O aterramento trifásico 36 kV da Energy Equipamentos é um conjunto destinado a serviços de construção e manutenção de redes elétricas de média tensão. Sua configuração contempla ligações entre fases, neutro e ponto de aterramento, conforme as características da instalação.
O Conjunto de aterramento Temporario Trifasico ponto netro 36 kv reúne grampos de aterramento por torção, cabos de 35 mm², trapézio de elevação e trado de aterramento de 1,50 metro.
Além disso, o equipamento possui lances específicos para conexões fase/fase, fase/neutro e neutro/terra. Dessa forma, oferece uma configuração de aterramento temporário para redes trifásicas com ponto neutro.
O conjunto atende concessionárias de energia elétrica, empreiteiras, indústrias e empresas especializadas na construção e manutenção de redes de distribuição.

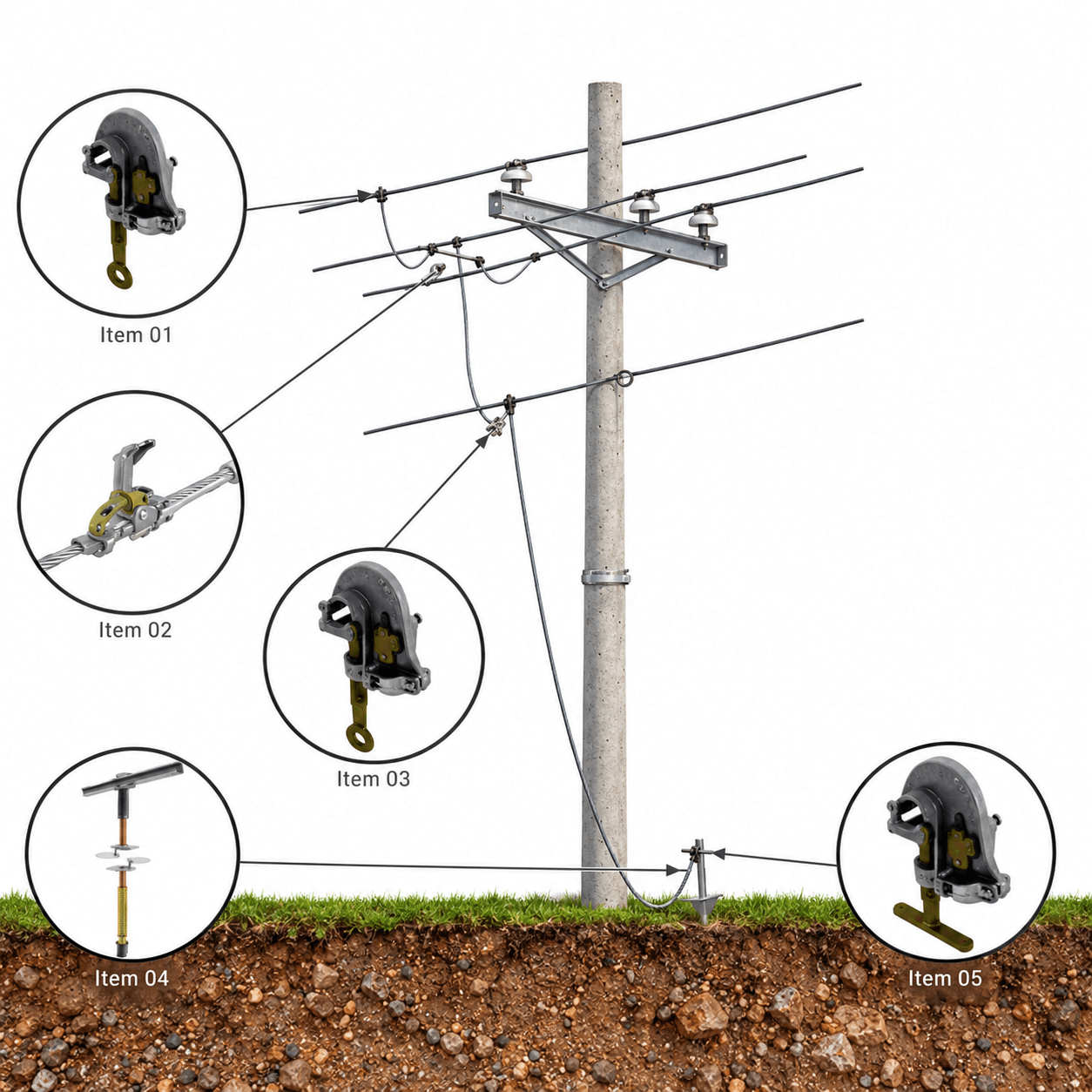

Composição do aterramento trifásico 36 kV
O equipamento apresenta a seguinte composição técnica:
- 03 grampos de aterramento por torção: Com parafuso olhal, destinados às conexões das fases.
- 01 trapézio de elevação: Componente destinado à movimentação dos grampos.
- 04 metros de cabo de aterramento: Seção nominal de 35 mm², isolamento transparente e distribuição em 2 lances de 2 metros para conexões fase/fase.
- 03 metros de cabo de aterramento: Seção nominal de 35 mm², isolamento transparente e aplicação na conexão fase/neutro.
- 01 grampo de aterramento por torção: Com parafuso tipo “T” e conector duplo.
- 10 metros de cabo de aterramento: Seção nominal de 35 mm², isolamento transparente e aplicação na conexão neutro/trado.
- 01 trado de aterramento: Comprimento de 1,50 metro.
- 01 grampo de aterramento por torção: Com parafuso tipo “T”.
- Terminais lisos e saiados: Presentes nas conexões dos grampos, para acabamento e proteção complementar contra dobras excessivas dos cabos.
Portanto, o conjunto possui 17 metros de cabos de aterramento de 35 mm², distribuídos conforme as conexões previstas na configuração trifásica.
Aplicações do conjunto de aterramento trifásico
O conjunto de aterramento temporário trifásico atende atividades de manutenção em redes elétricas de média tensão com configuração compatível.
Entre as principais aplicações, destacam-se:
- Aterramento temporário de redes de distribuição trifásicas;
- Manutenção preventiva de redes elétricas;
- Manutenção corretiva em instalações desenergizadas;
- Serviços realizados por concessionárias de energia elétrica;
- Construção e manutenção de redes por empreiteiras especializadas;
- Operações que exigem conexões entre fases, neutro e ponto de terra.
Assim, o equipamento oferece uma configuração para empresas que procuram conjuntos de aterramento com ligação ao neutro.
Entretanto, a aplicação depende das características elétricas da instalação e da compatibilidade dos componentes.
Características técnicas dos cabos e grampos
O conjunto utiliza cabos de aterramento com seção nominal de 35 mm² e revestimento transparente.
Além disso, os comprimentos dos cabos correspondem às conexões previstas entre fases, neutro e ponto de aterramento.
Os grampos por torção possuem parafusos olhal e tipo “T”. Por sua vez, um dos grampos apresenta conector duplo, conforme a composição do produto.
O trapézio de elevação integra o conjunto de movimentação dos grampos. Já o trado de aterramento apresenta comprimento de 1,50 metro.
Dessa maneira, os componentes formam uma configuração de aterramento temporário para redes trifásicas de distribuição.
Segurança e seleção do aterramento trifásico 36 kV
O aterramento trifásico 36 kV pertence à categoria de equipamentos destinados às medidas de proteção coletiva durante intervenções em instalações elétricas desenergizadas.
Entretanto, a escolha de um conjunto de aterramento não depende apenas da tensão da rede.
Os profissionais responsáveis também devem considerar a corrente de curto-circuito presumida, o tempo de atuação das proteções e as características dos pontos de conexão.
Além disso, é necessário verificar a compatibilidade dos grampos, cabos, terminais e demais acessórios.
Por isso, a seleção técnica deve seguir os procedimentos de segurança aplicáveis, incluindo os requisitos pertinentes da NR-10.
A adequação do equipamento à instalação precisa ser confirmada pela equipe técnica responsável.
