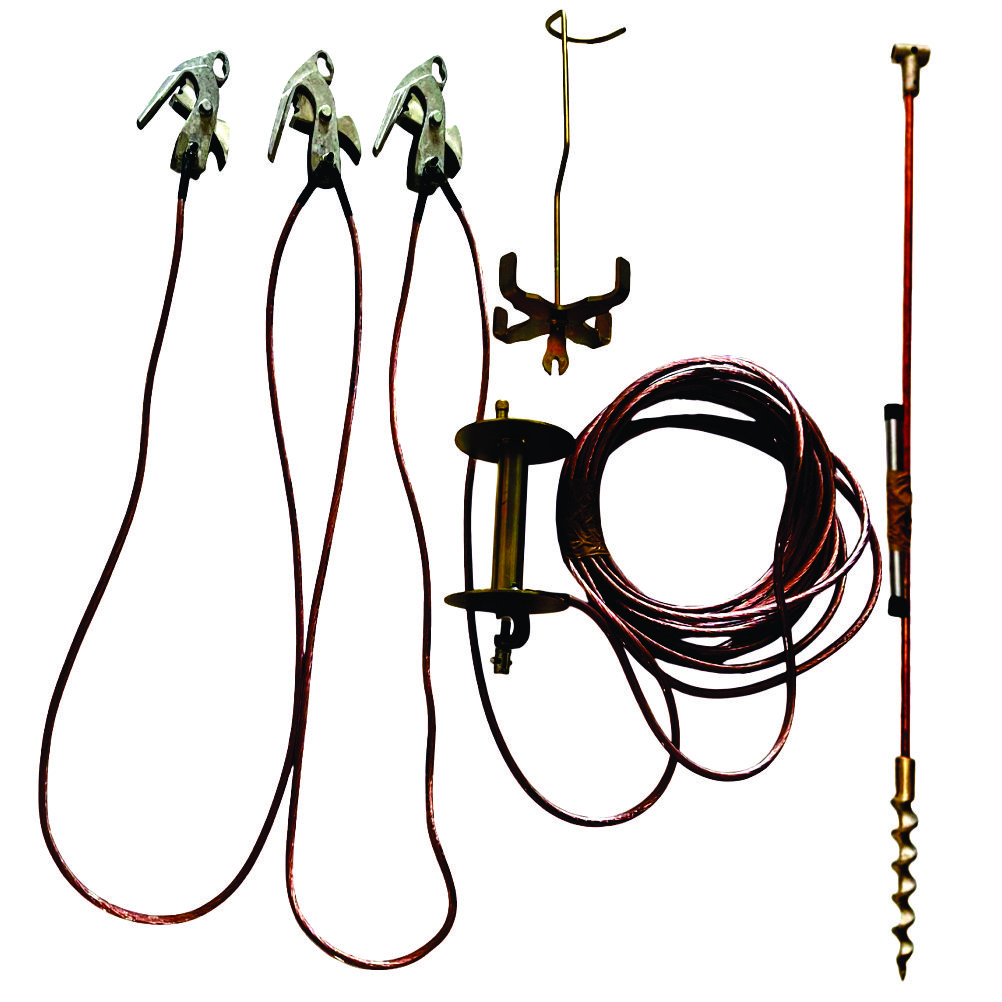

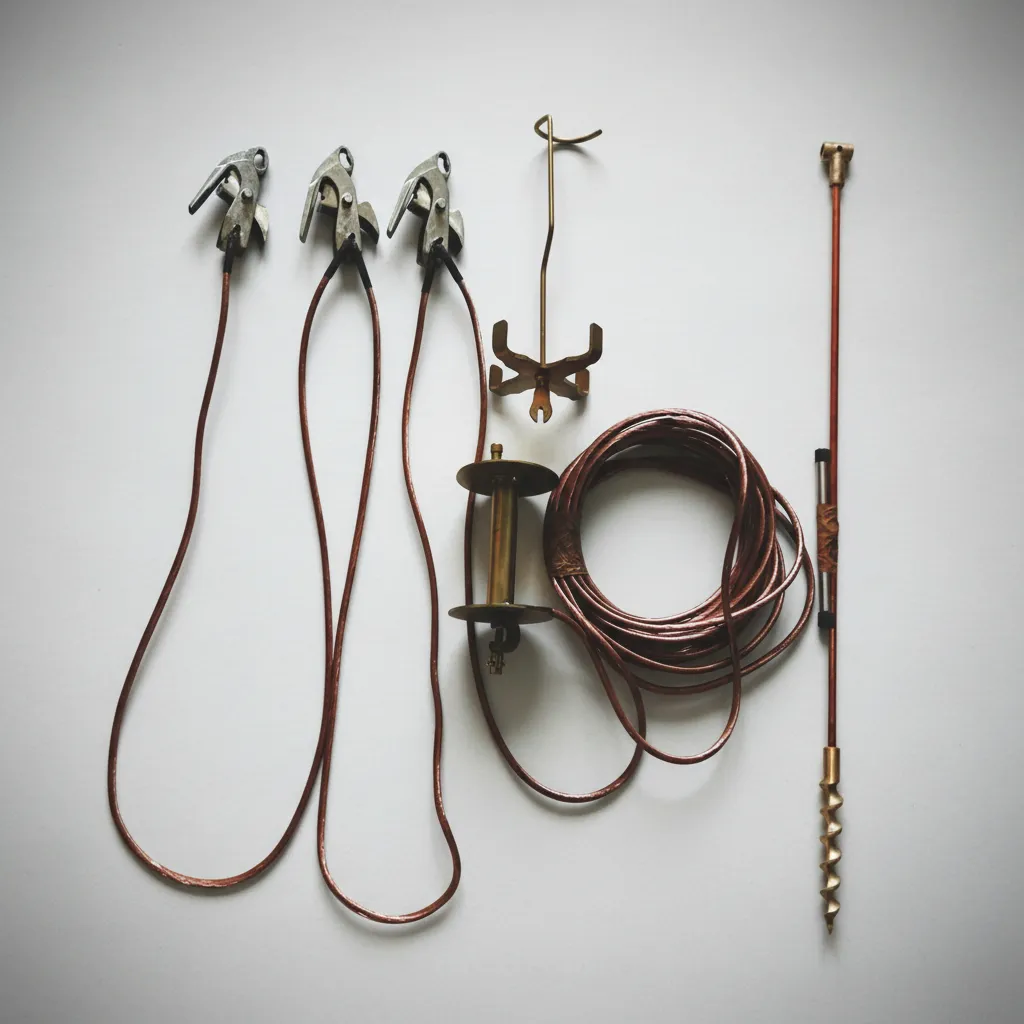

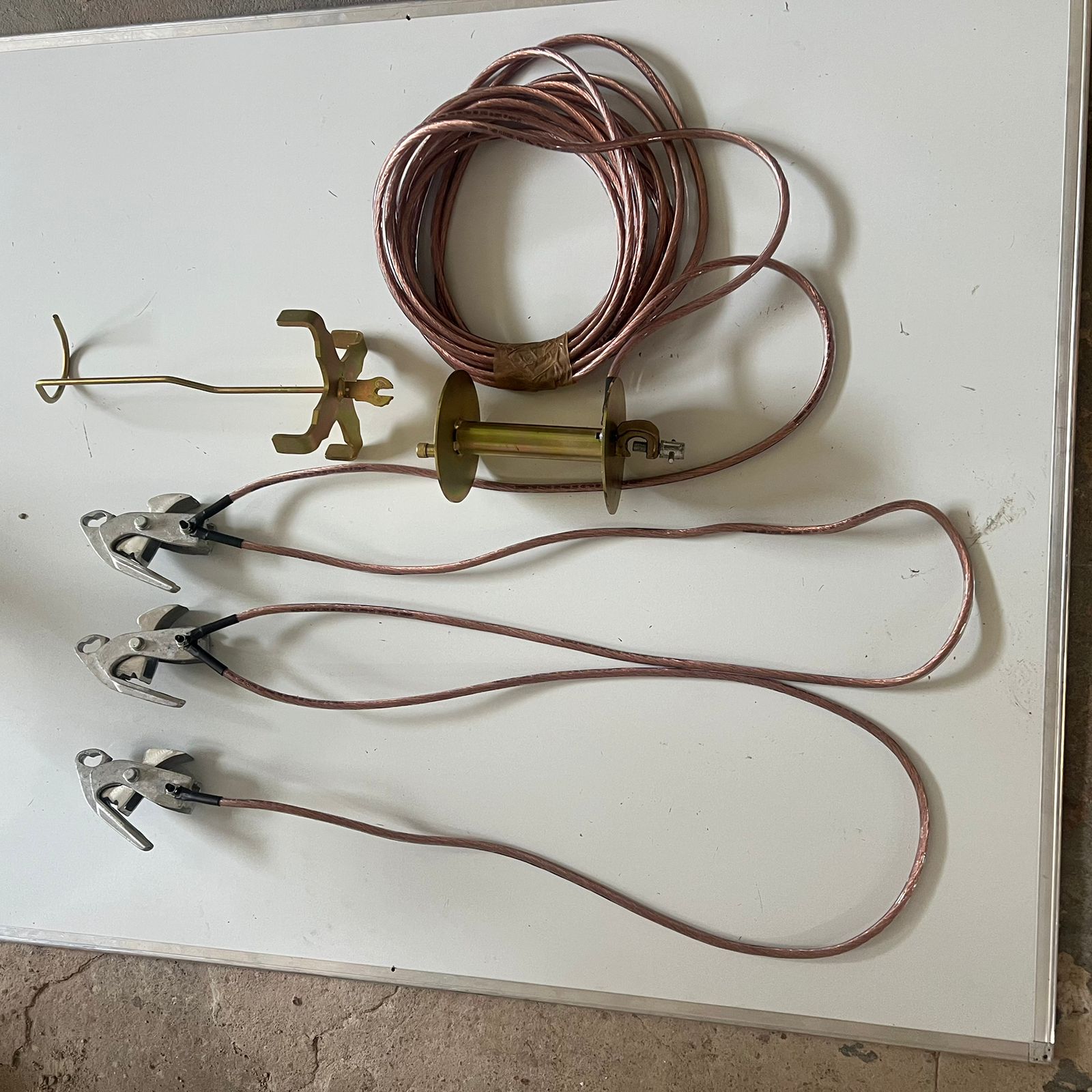

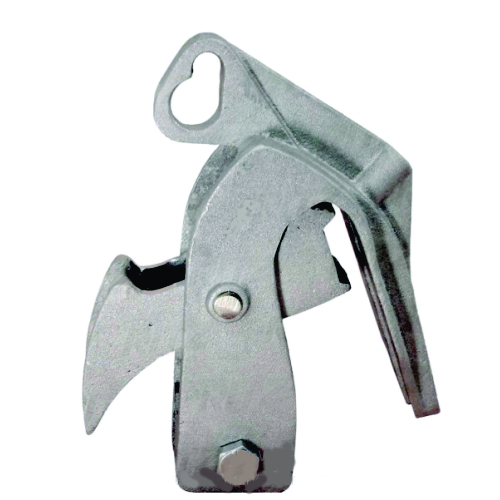

conjunto para aterramento temporário de rede primária trifásica de até 36,2 kV – padrão enel

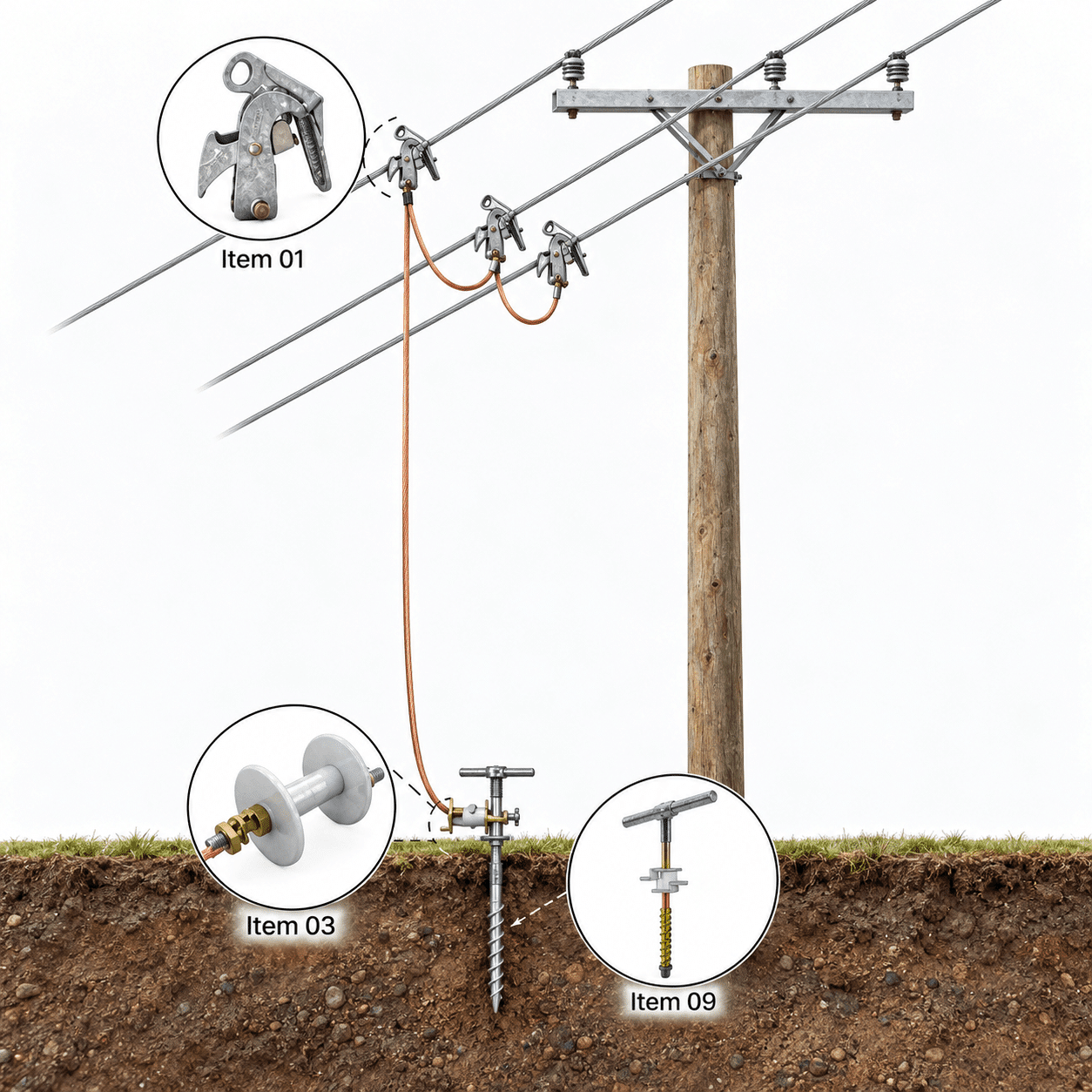

Desenho ilustrativo de aplicação dos componentes do conjunto para aterramento temporário
de rede primária trifásica de até 36,2 kV – Com instalação a partir do solo

1 – Cravar o trado no solo em local mais apropriado
junto ao poste numa profundidade mínima de 1,20m
5 – Conectar (usando vara telescópica e trapézio
de elevação) o grampo de pressão no neutro da
rede.
2 – Fixar o grampo do aterramento tipo “T” na
haste de aterramento.
6 – Conectar o grampo de pressão do cabo do
neutro do conjunto trifásico no neutro da rede. E na
fase B.
3 – Instalar o trapezio de sela no poste.

7 – Conectar o grampo de pressão na fase B da
rede. E Na Fase A.
4 – Testar a rede MT, fases e neutro.

8 – Conectar o grampo de pressão na fase B da
rede. E Na Fase C
