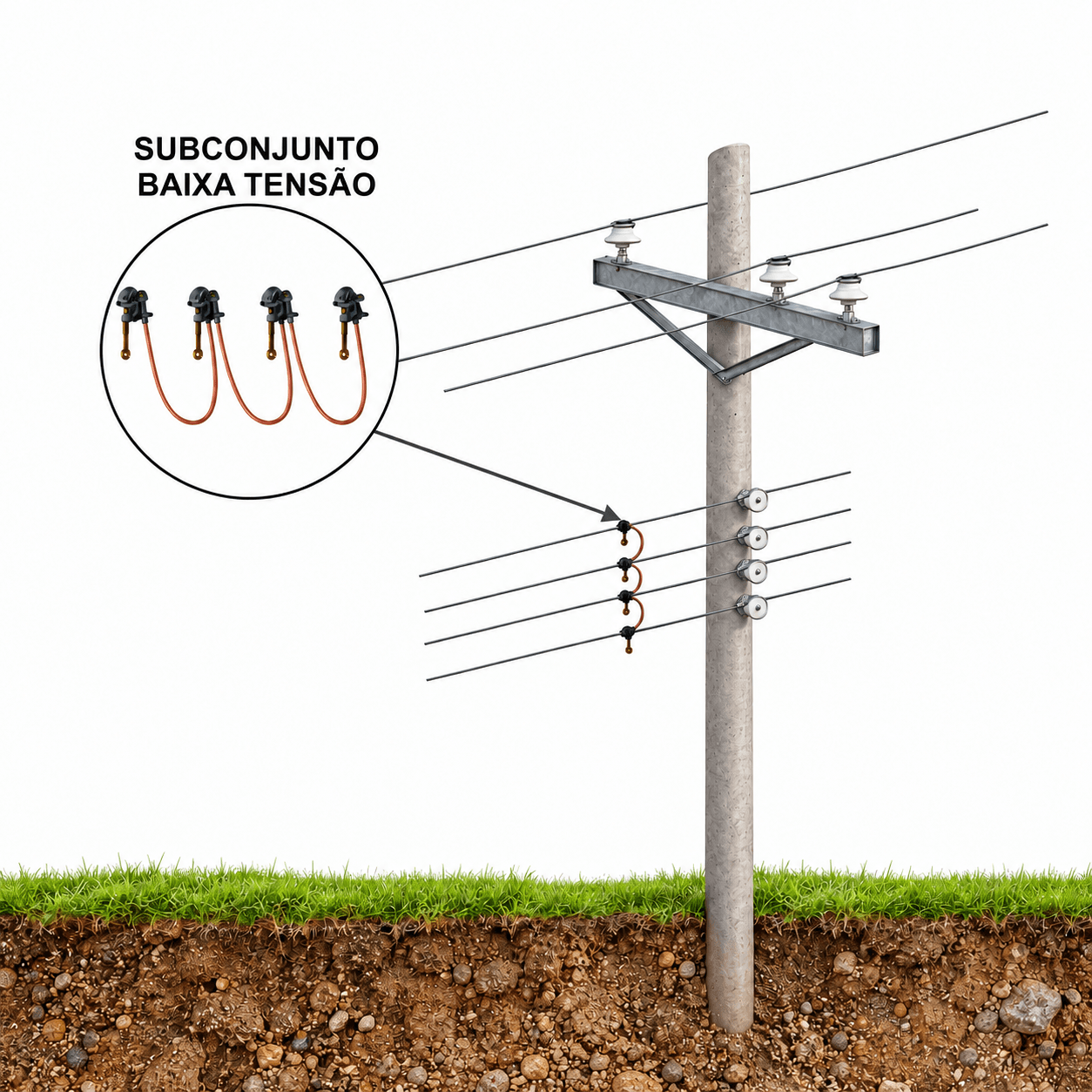

O subconjunto de aterramento BT é um equipamento destinado a aplicações de aterramento e curto-circuitamento temporário em redes elétricas de baixa tensão. Além disso, sua configuração reúne grampos por torção e cabos de cobre extraflexível para conexões elétricas compatíveis com a instalação.
O Subconjunto de Aterramento Temporário Baixa Tensão possui quatro grampos em liga de alumínio, seis terminais de cobre rosqueados e três lances de cabo de 35 mm². Dessa forma, apresenta uma composição compacta para aplicações profissionais em redes de distribuição de energia.
Por isso, o equipamento pode integrar as especificações técnicas de concessionárias, empreiteiras, indústrias e empresas especializadas em manutenção elétrica.
Composição do subconjunto de aterramento BT
A configuração técnica de referência apresenta os seguintes componentes:
- 04 grampos de aterramento por torção: Fabricados em liga de alumínio, com conexão para terminais rosqueados.
- 06 terminais de cobre rosqueados sem saia: Destinados a cabos de cobre com seção nominal de 35 mm².
- 03 lances de cabo de cobre extraflexível: Cada lance possui 0,50 metro de comprimento.
- Seção nominal dos condutores: 35 mm².
- Comprimento total dos cabos: 1,50 metro.
- Isolamento dos cabos: PVC transparente.
- Faixa de diâmetro dos condutores circulares para conexão: 3 a 23 mm, conforme a configuração técnica de referência.
Portanto, o subconjunto reúne quatro grampos, seis terminais e três lances de cabo. Além disso, a divisão dos condutores em segmentos de 0,50 metro caracteriza sua composição.
As quantidades e características devem corresponder à ficha técnica do modelo efetivamente fornecido pela Energy Equipamentos.
Aplicações do aterramento temporário em baixa tensão
O subconjunto pode atender aplicações profissionais de aterramento temporário em redes elétricas de distribuição de baixa tensão.
Entre os principais contextos de utilização, destacam-se:
- Manutenção preventiva de redes de baixa tensão;
- Manutenção corretiva em sistemas de distribuição elétrica;
- Atividades profissionais em redes aéreas de distribuição;
- Equipotencialização temporária prevista em projetos elétricos;
- Serviços de concessionárias e empreiteiras;
- Intervenções técnicas em instalações elétricas compatíveis.
Além disso, empresas de manutenção industrial podem necessitar de subconjuntos com características específicas de conexão.
Entretanto, a aplicação correta depende da avaliação técnica da instalação e dos procedimentos de trabalho.

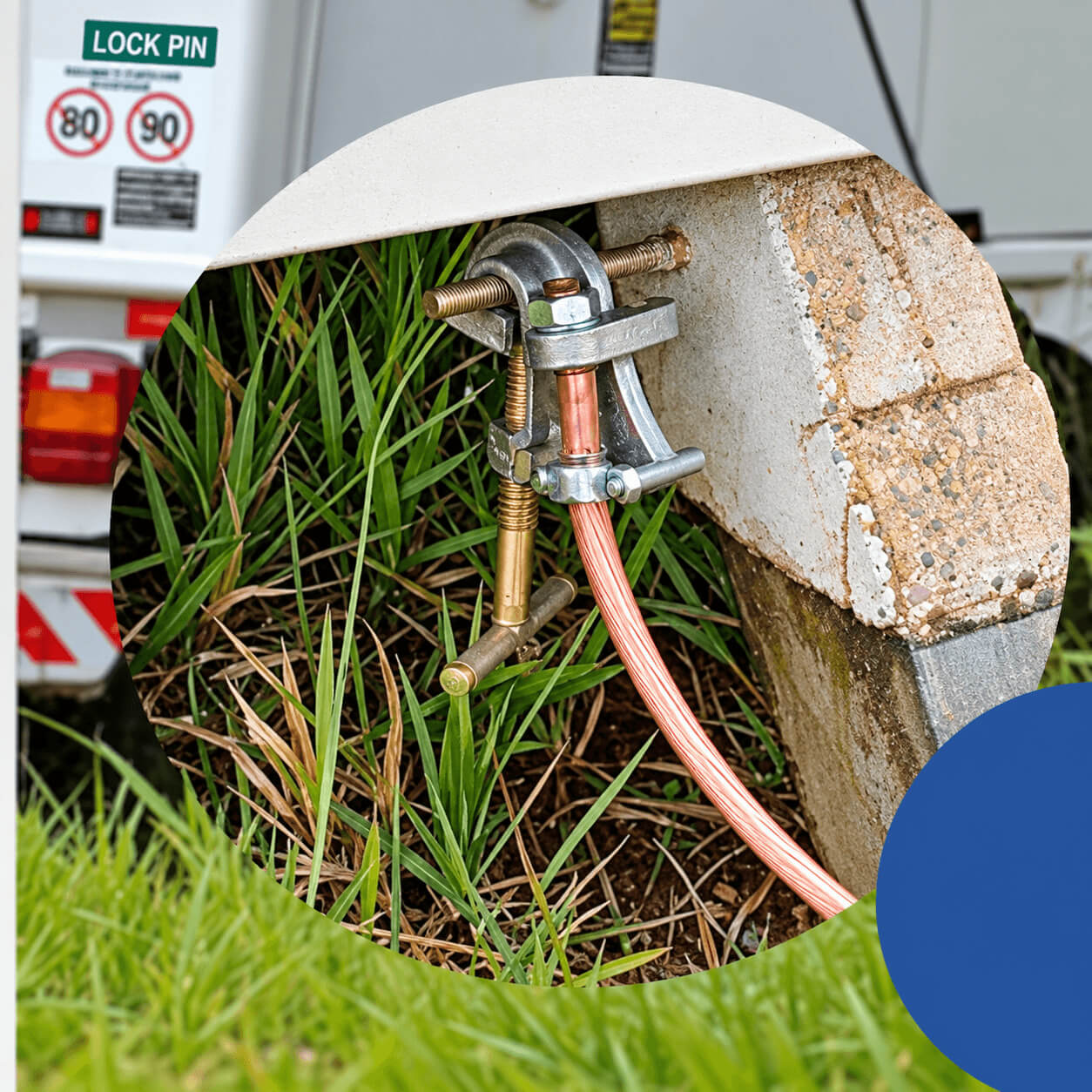

Características dos grampos e cabos de cobre
O subconjunto apresenta quatro grampos de aterramento por torção, fabricados em liga de alumínio.
Além disso, os grampos possuem conexões destinadas aos terminais rosqueados previstos na configuração de referência.
Os três cabos são fabricados em cobre extraflexível de 35 mm². Por sua vez, o isolamento em PVC transparente permite visualizar o condutor.
Cada cabo possui 0,50 metro. Portanto, o comprimento total dos três lances corresponde a 1,50 metro.
Os seis terminais de cobre rosqueados sem saia complementam a composição.
Dessa maneira, o conjunto reúne componentes com características específicas de conexão elétrica e mecânica.
Diferenciais do subconjunto de aterramento BT
O subconjunto de aterramento BT apresenta uma configuração voltada a aplicações que necessitam de cabos curtos e grampos por torção.
Além disso, a utilização de cobre extraflexível permite maior flexibilidade dos condutores em comparação com cabos rígidos de mesma seção.
O isolamento transparente também facilita a inspeção visual do revestimento e do condutor.
Por sua vez, os terminais rosqueados compõem o sistema de conexão previsto no equipamento.
Assim, concessionárias e empreiteiras podem avaliar uma configuração específica para suas necessidades técnicas.
Segurança e compatibilidade elétrica
O aterramento temporário integra medidas de proteção previstas para determinadas atividades em instalações elétricas.
Entretanto, nenhum subconjunto substitui a análise de riscos, os procedimentos de segurança ou a avaliação de compatibilidade da instalação.
Por isso, os responsáveis técnicos devem considerar as características elétricas da rede, os pontos de conexão e o dimensionamento dos componentes.
Além disso, a utilização do equipamento deve observar os procedimentos aplicáveis e os requisitos pertinentes da NR-10.
A capacidade de suportar correntes de falta deve ser comprovada pela documentação técnica do modelo fornecido.
Conheça outros conjuntos de aterramento temporário
A Energy Equipamentos comercializa soluções destinadas à construção e manutenção de redes elétricas de baixa, média e alta tensão.
Além deste subconjunto, conheça nossa linha de conjuntos de aterramento temporário.
Dessa forma, sua empresa pode consultar diferentes configurações para redes de distribuição, instalações industriais e outras aplicações do setor elétrico.
Conheça também outras soluções comerciais no site Energy Equipamentos Linha Viva.
Energy Equipamentos — Fabricante e fornecedor
A Energy Equipamentos atua na fabricação e comercialização de equipamentos para construção e manutenção de redes elétricas.
Além disso, atende concessionárias de energia, empreiteiras, indústrias e empresas especializadas.
Nossa linha contempla conjuntos de aterramento temporário, acessórios e equipamentos para aplicações profissionais.
Portanto, nossa equipe comercial pode auxiliar na consulta das características técnicas e condições de fornecimento.
Solicite seu orçamento de aterramento BT
Procura um subconjunto de aterramento temporário para redes elétricas de baixa tensão?
Então, entre em contato com a Energy Equipamentos e consulte a configuração disponível.
Além disso, solicite informações sobre composição, características técnicas, disponibilidade e condições comerciais.
Solicite sua cotação à Energy Equipamentos e conheça nossas soluções para construção e manutenção de redes elétricas.
