O aterramento para cubículo e subestação é uma solução destinada às atividades de aterramento e curto-circuitamento temporário em instalações elétricas de média tensão. Além disso, o conjunto reúne grampos para barramentos, bloco terminal de conexão, cabos de cobre extraflexível, acessórios de manobra e vara telescópica.
O Conjunto de Aterramento Temporário para Cubículo e Subestações (MT) possui três grampos por torção com parafuso olhal, um grampo tipo T para conexão ao ponto de terra e um bloco terminal com quatro conectores. Dessa forma, apresenta uma configuração específica para aplicações em cubículos e subestações de média tensão.
Além disso, o equipamento inclui sete metros de cabos de cobre, distribuídos entre condutores de 50 mm² e 25 mm². Portanto, atende à necessidade de especificação de componentes para operações profissionais em instalações elétricas, conforme avaliação técnica.
Composição do aterramento para cubículo e subestação
O conjunto apresenta a seguinte composição técnica:
- 03 grampos de aterramento por torção: Com parafuso olhal para conexão em barramentos.
- 01 bloco terminal: Com quatro conectores destinados aos cabos de aterramento.

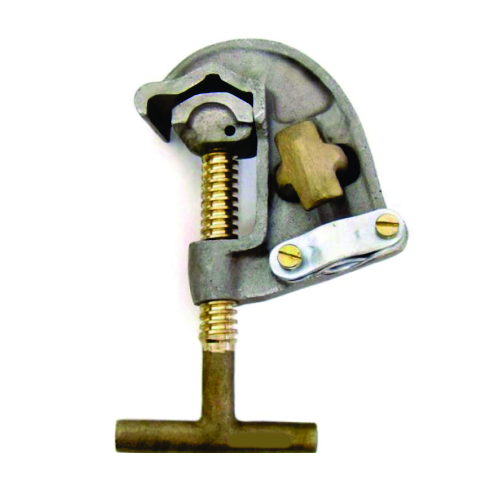

- 01 grampo de aterramento com parafuso tipo T: Destinado à conexão ao ponto de terra.
- 06 metros de cabo de cobre extraflexível de 50 mm²: Distribuídos em três lances de 2 metros, com isolamento em PVC transparente.
- 06 terminais de alumínio lisos e saiados: Para cabos de 50 mm².
- 01 metro de cabo de cobre extraflexível de 25 mm²: Um lance de 1 metro, com isolamento em PVC transparente.
- 02 terminais de alumínio lisos e saiados: Para cabo de 25 mm².
- 08 unidades de tubo termorretrátil: Acessórios previstos na composição dos condutores e terminais.
- 01 sacola: Para acondicionamento e transporte do conjunto de aterramento.
- 01 cabeçote para manobra de chaves: Acessório fornecido com o conjunto.
- 01 cabeçote para manobra de grampos: Acessório destinado às operações correspondentes.
- 01 vara de manobra telescópica: Com cinco seções triangulares, comprimento estendido de 1,80 metro e comprimento recolhido de 0,60 metro.
Portanto, o conjunto possui todos os componentes relacionados acima, incluindo grampos, cabos, terminais, bloco conector, acessórios e equipamentos de manobra.
Além disso, os cabos apresentam duas seções nominais distintas. Assim, a composição deve ser considerada integralmente na elaboração de propostas técnicas e comerciais.
Aplicações em cubículos e subestações de média tensão
O equipamento é destinado a aplicações de aterramento temporário em instalações elétricas de média tensão.
Entre os principais contextos de utilização, destacam-se:
- Cubículos elétricos de média tensão;
- Subestações de distribuição de energia;
- Instalações com barramentos compatíveis;
- Serviços de manutenção preventiva e corretiva;
- Atividades de concessionárias e empreiteiras;
- Instalações industriais com sistemas elétricos de média tensão;
- Procedimentos de aterramento e curto-circuitamento temporário previstos em projetos e análises técnicas.
Além disso, o equipamento pode integrar especificações de fornecimento de empresas especializadas em manutenção de subestações.
Entretanto, a aplicação depende das características da instalação e das condições elétricas previstas.
Características técnicas dos cabos e conectores
O conjunto utiliza seis metros de cabo de cobre extraflexível com seção nominal de 50 mm². Além disso, apresenta um lance adicional de um metro, com seção nominal de 25 mm².
Os dois tipos de cabo possuem isolamento em PVC transparente. Dessa maneira, o revestimento permite visualizar o condutor.
Os seis terminais de alumínio lisos e saiados correspondem aos cabos de 50 mm². Por sua vez, os outros dois terminais apresentam configuração para o cabo de 25 mm².
O bloco terminal possui quatro conectores para cabos de aterramento. Portanto, constitui um componente importante da configuração de conexão do equipamento.
Além disso, os três grampos por torção com parafuso olhal são destinados aos barramentos. Já o grampo com parafuso tipo T integra a conexão ao ponto de terra.
Vara de manobra telescópica e acessórios
O aterramento para cubículo e subestação inclui uma vara de manobra telescópica com cinco seções triangulares.
A vara possui comprimento de 1,80 metro quando estendida. Além disso, seu comprimento recolhido é de 0,60 metro.
O conjunto também acompanha um cabeçote para manobra de chaves e outro cabeçote para manobra de grampos.
Dessa forma, a composição contempla os acessórios de manobra especificados para o equipamento.
Por fim, a sacola fornecida permite acondicionar e transportar o conjunto de aterramento.
Segurança e compatibilidade elétrica
O aterramento temporário faz parte das medidas de proteção utilizadas em determinadas atividades de manutenção elétrica.
Entretanto, a presença do equipamento não dispensa análise de riscos, procedimentos de trabalho nem verificação de ausência de tensão pelos meios apropriados.
Por isso, a seleção deve considerar as características elétricas da instalação, o dimensionamento dos condutores e a compatibilidade dos grampos com os barramentos.
Além disso, a equipe técnica responsável deve avaliar as condições de utilização dos acessórios e da vara de manobra.
Os procedimentos devem observar os requisitos pertinentes da NR-10, conforme as características da atividade.
A capacidade de curto-circuito e a classe de tensão admissível precisam ser confirmadas na documentação técnica do modelo fornecido. Portanto, esses valores não devem ser presumidos apenas pela composição.
