O Conjunto de Aterramento Temporário para Cubículo e Subestações (MT) é destinado à proteção coletiva durante serviços de manutenção em instalações elétricas de média tensão.
O equipamento permite estabelecer conexões de aterramento temporário em cubículos elétricos e subestações. Dessa forma, auxilia no controle dos riscos associados à energização acidental durante intervenções em instalações desenergizadas.
Além disso, o conjunto reúne grampos de aterramento por torção, cabos de cobre extraflexíveis e acessórios de conexão. Sua configuração atende aplicações que exigem equipamentos específicos para manutenção de sistemas elétricos de média tensão.

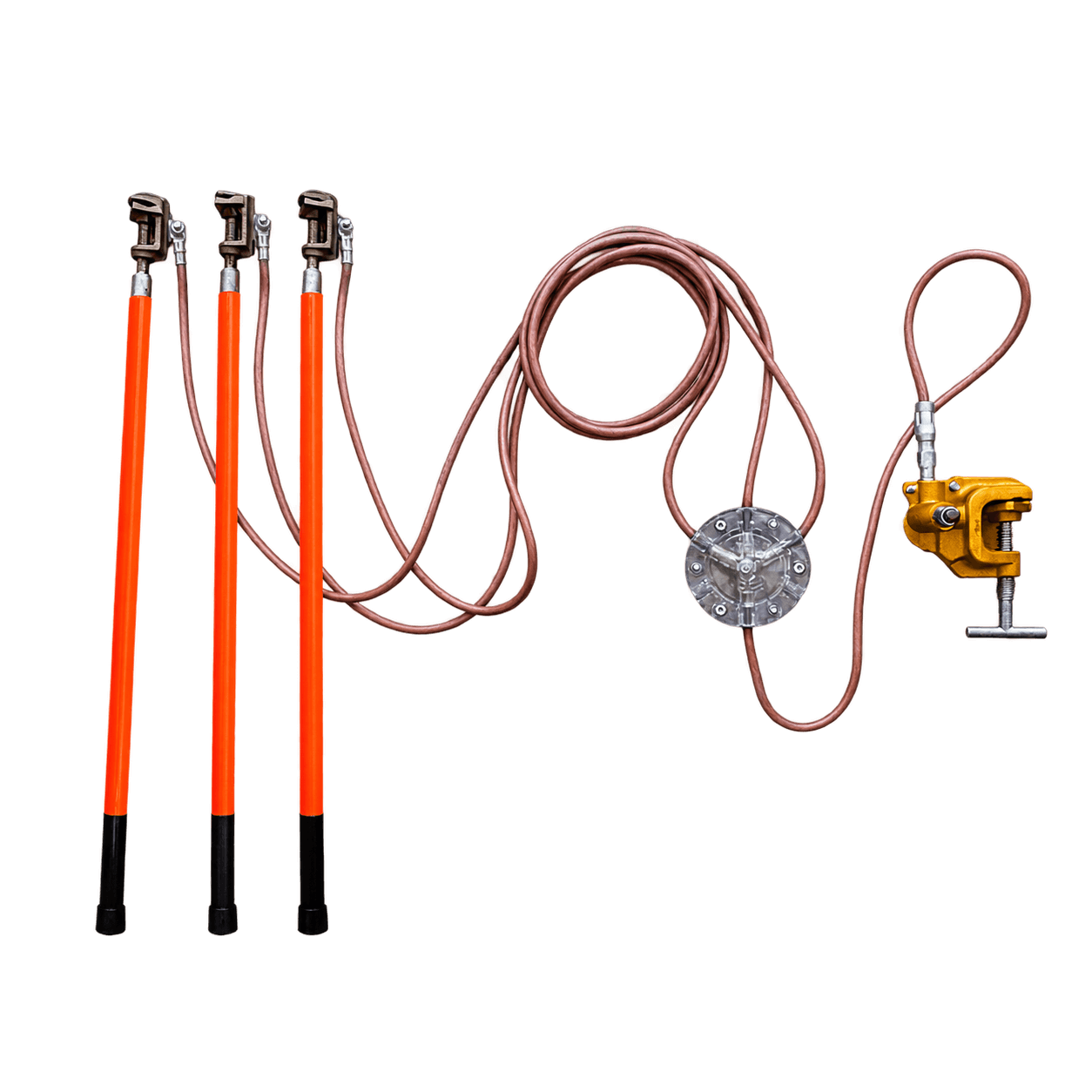

Composição do conjunto de aterramento temporário
O conjunto apresenta os seguintes componentes:
- 03 unidades: Grampos de aterramento por torção, fixos em tarugos isolantes com empunhadura e comprimento isolante de 640 mm.
- 07 metros: Cabo de cobre extraflexível, seção nominal de 25 mm², com isolamento em PVC transparente. O conjunto possui 3 lances de 2 metros e 1 lance de 1 metro.
- 01 unidade: Bloco terminal em material termoplástico.
- 01 unidade: Grampo de aterramento com parafuso tipo “T” para conexão ao ponto de terra.
- 07 unidades: Terminais de cobre estanhado para cabos de 25 mm².
- 01 unidade: Terminal de alumínio liso e saiado para cabo de 25 mm².
- 08 unidades: Tubos termorretráteis para acabamento e proteção complementar das conexões.
- 01 unidade: Sacola para acondicionamento e transporte do conjunto de aterramento.
Assim, o conjunto reúne os componentes previstos em sua configuração técnica e facilita a organização dos acessórios.
Aplicações em cubículos e subestações de média tensão
O conjunto de aterramento temporário atende atividades de manutenção em instalações elétricas de média tensão.
Entre suas principais aplicações, destacam-se:
- Aterramento temporário de cubículos elétricos;
- Manutenção de subestações de média tensão;
- Serviços em instalações elétricas desenergizadas;
- Atividades de manutenção preventiva e corretiva;
- Intervenções em sistemas de distribuição de energia;
- Serviços de concessionárias, indústrias e empreiteiras especializadas.
Portanto, o equipamento atende empresas que necessitam de soluções para aterramento temporário em cubículos e subestações.
Características técnicas e benefícios
O conjunto utiliza cabos de cobre extraflexíveis com seção nominal de 25 mm². Além disso, o isolamento em PVC transparente permite visualizar o condutor.
Os grampos por torção possuem tarugos isolantes com empunhadura. Cada tarugo apresenta comprimento isolante de 640 mm.
Por sua vez, o bloco terminal em termoplástico integra a configuração do conjunto. Já o grampo com parafuso tipo “T” permite a conexão ao ponto de terra compatível.
Os terminais metálicos compõem as conexões dos cabos. Além disso, os tubos termorretráteis oferecem acabamento e proteção complementar nas terminações.
Por fim, a sacola facilita o acondicionamento e transporte dos componentes.
Importância do aterramento temporário em média tensão
O aterramento temporário integra as medidas de proteção coletiva durante a manutenção de instalações elétricas desenergizadas.
Por isso, a equipe técnica deve avaliar as condições da instalação antes de selecionar o equipamento.
Além disso, os responsáveis precisam considerar a corrente de curto-circuito presumida e o tempo de atuação das proteções.
Dessa maneira, os profissionais podem verificar a compatibilidade do conjunto com as características do sistema elétrico.
A utilização também deve seguir os procedimentos de segurança aplicáveis, incluindo os requisitos da NR-10.
Por que escolher a Energy Equipamentos?
A Energy Equipamentos atua na fabricação e comercialização de equipamentos para construção e manutenção de redes elétricas.
Nossa empresa atende concessionárias de energia, empreiteiras, indústrias e prestadores de serviços especializados.
Além disso, oferecemos soluções para aplicações em redes de baixa, média e alta tensão, cubículos elétricos e subestações.
Solicite seu orçamento
Precisa de um conjunto de aterramento temporário para cubículo e subestações de média tensão?
Entre em contato com a equipe comercial da Energy Equipamentos.
Consulte as especificações técnicas, os prazos e as condições de fornecimento.
Energy Equipamentos – Soluções para construção e manutenção de redes elétricas.
