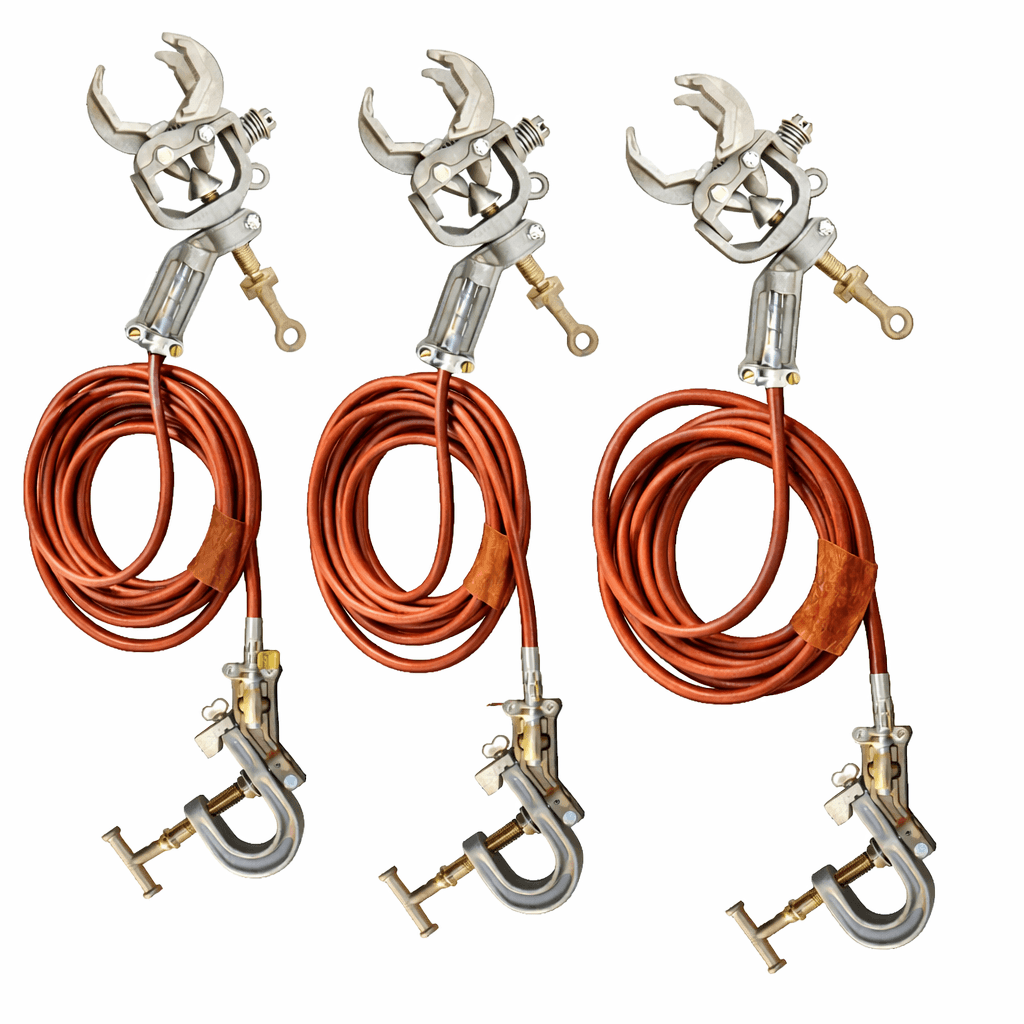

O aterramento subestação 500 kV da Energy Equipamentos é uma solução destinada a serviços de manutenção em subestações elétricas e linhas de transmissão de alta tensão. O conjunto apresenta uma configuração com grampos multiangulares, cabos de cobre extraflexíveis de 95 mm² e acessórios específicos para conexão aos pontos de aterramento.

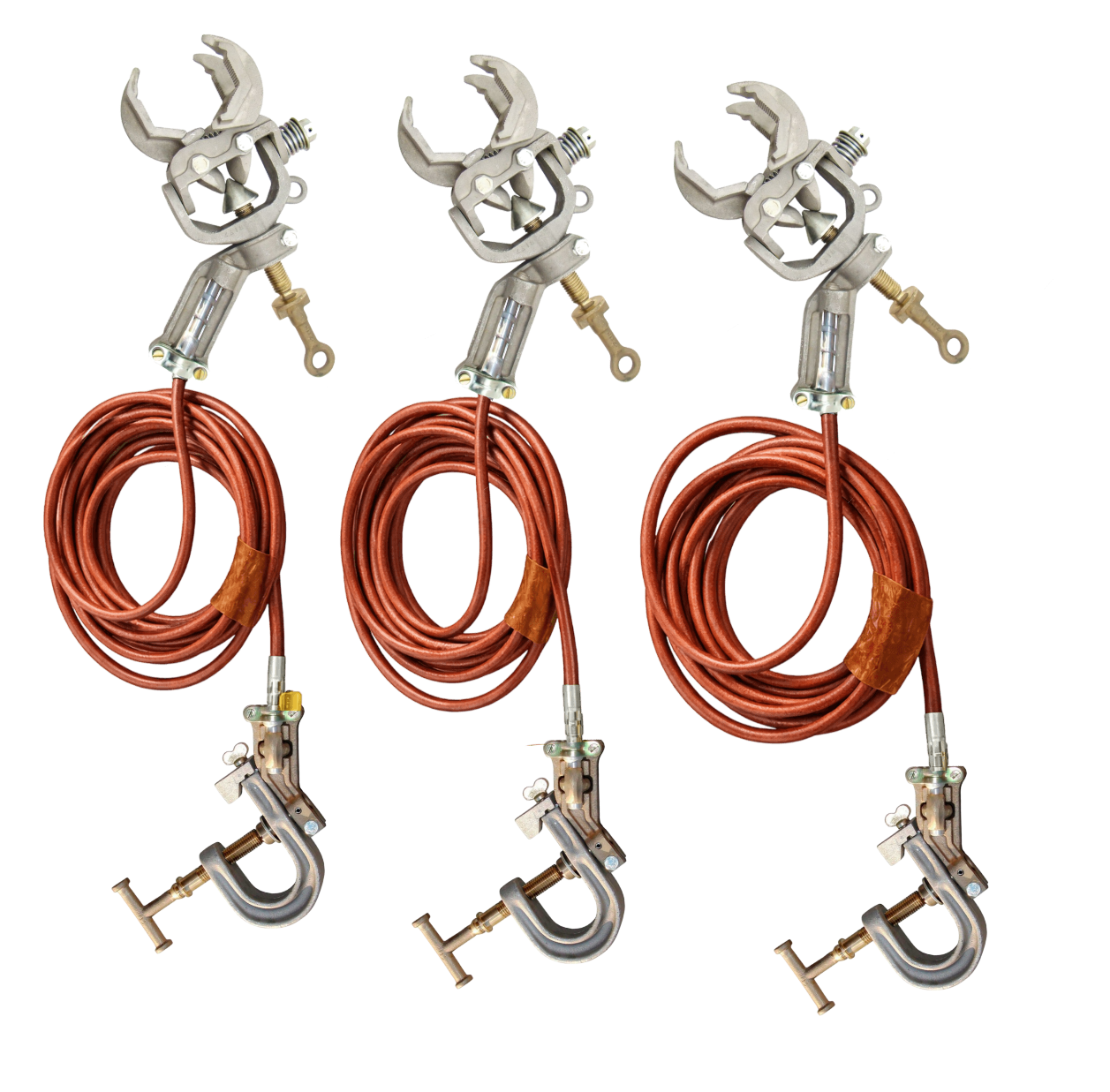

O Conjunto de Aterramento Temporário para Subestação e Linha de Trasmissão 138 a 500 kv reúne componentes destinados à aplicação em instalações elétricas desenergizadas, conforme a compatibilidade técnica da rede.

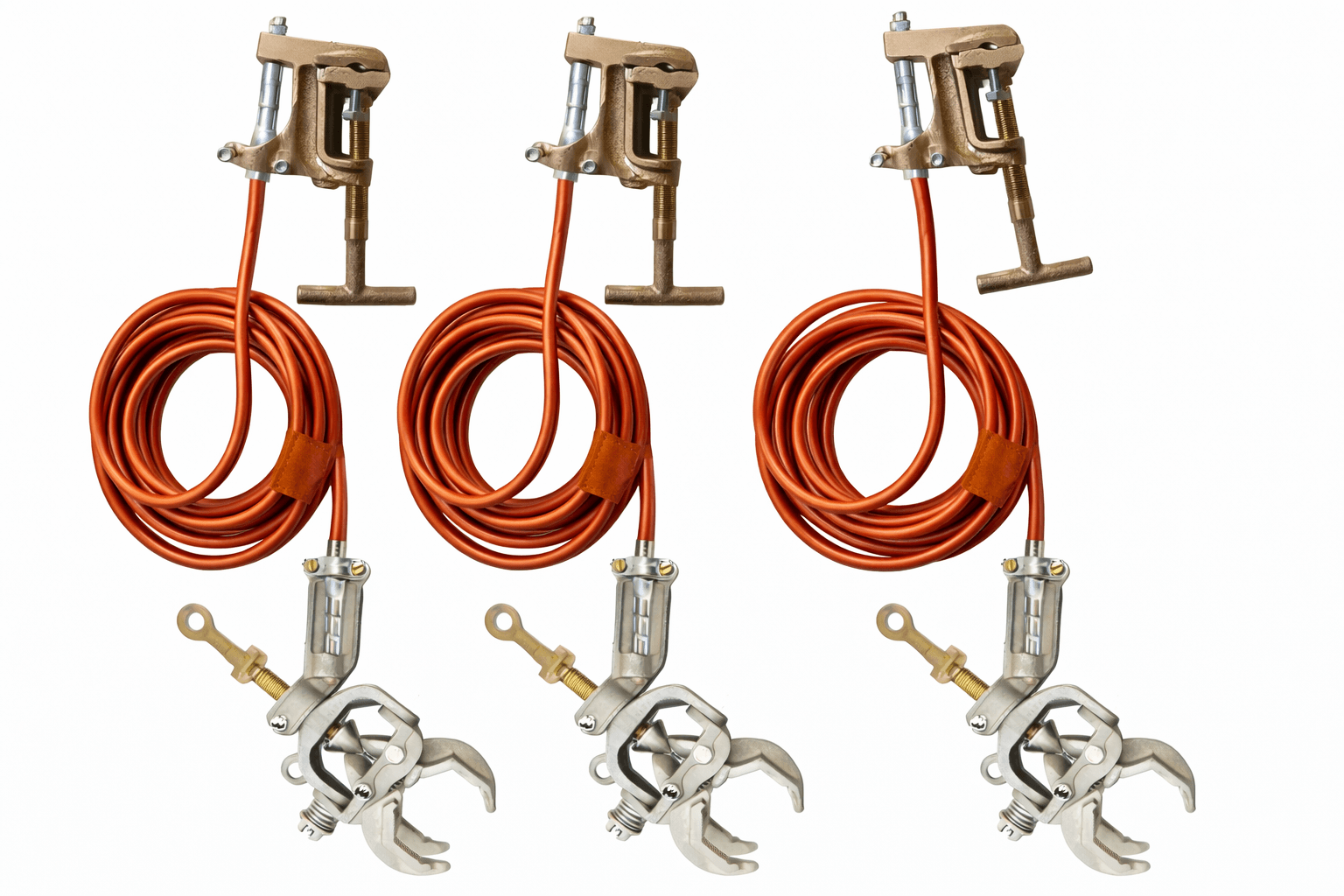

Além disso, o equipamento utiliza três lances de cabo de 10 metros, grampos para barramento, grampos com parafuso tipo “T” e cabeçotes para manobra.
Dessa forma, o conjunto atende às necessidades de concessionárias de energia, empresas de transmissão, empreiteiras e prestadores de serviços especializados em manutenção de instalações de alta tensão.

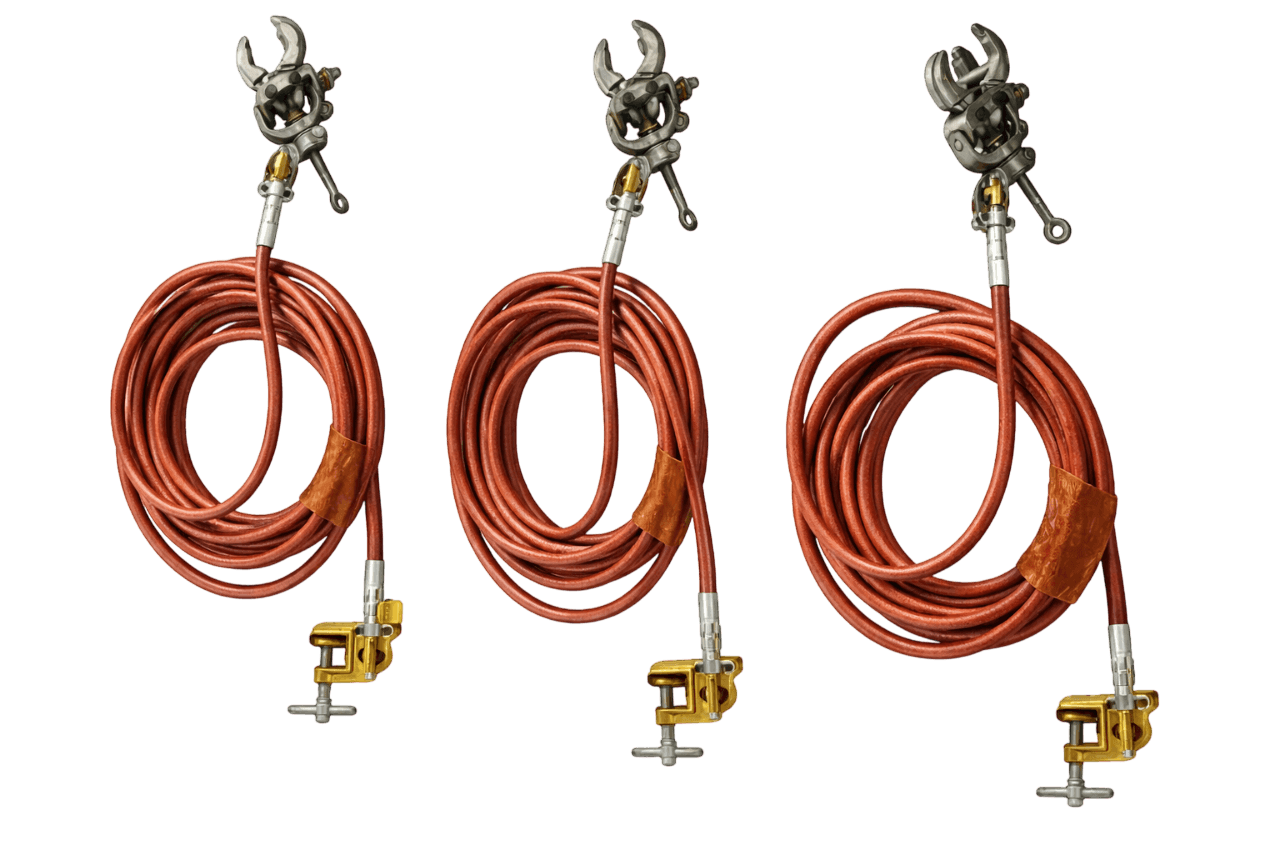

Composição do aterramento subestação 500 kV
O conjunto apresenta a seguinte composição técnica:
- 03 grampos de aterramento multiangulares: Com parafuso tipo olhal para conexão em barramentos compatíveis.

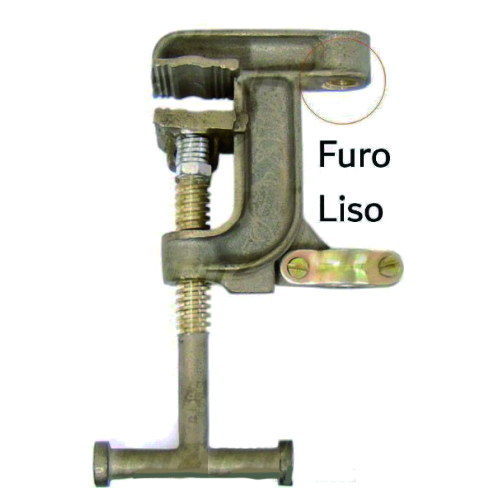

- 03 grampos de aterramento: Com parafuso tipo “T”, destinados à conexão ao ponto de terra em cabo ou cantoneira.
- 30 metros de cabo de cobre extraflexível: Seção nominal de 95 mm², com isolamento em PVC transparente, distribuídos em 3 lances de 10 metros.
- 06 terminais de alumínio: Modelo rosqueável e saiado para cabos de 95 mm².
- 06 tubos termorretráteis: Para acabamento e proteção complementar das terminações.
- 01 cabeçote: Destinado à manobra dos grampos.
- 01 cabeçote: Destinado à manobra de chaves.
- 03 sacolas: Para acondicionamento e transporte do conjunto de aterramento.
Portanto, o equipamento reúne componentes previstos em sua configuração para instalações elétricas de alta tensão.
Além disso, os três lances de 10 metros oferecem uma distribuição definida de cabos para as conexões previstas.
Aplicações em subestações e linhas de transmissão
O conjunto de aterramento temporário para alta tensão atende atividades realizadas em instalações elétricas desenergizadas, conforme avaliação técnica.
Entre as principais aplicações, destacam-se:
- Manutenção de subestações elétricas;
- Serviços em linhas de transmissão;
- Intervenções em instalações de alta tensão desenergizadas;
- Trabalhos realizados por concessionárias de transmissão de energia;
- Atividades de empreiteiras especializadas em subestações;
- Serviços de construção, ampliação e manutenção de instalações elétricas.
Assim, o equipamento apresenta uma configuração voltada às necessidades de equipes especializadas em manutenção de sistemas elétricos de potência.
Entretanto, sua utilização depende da compatibilidade dos componentes com as características da instalação.
Características técnicas dos cabos e grampos
O conjunto utiliza cabos de cobre extraflexíveis com seção nominal de 95 mm². Além disso, o isolamento em PVC transparente permite visualizar os condutores.
Os três cabos possuem 10 metros cada, totalizando 30 metros.
Os grampos multiangulares apresentam parafuso tipo olhal e configuração destinada à conexão em barramentos compatíveis.
Por sua vez, os grampos com parafuso tipo “T” permitem a fixação nos pontos de terra previstos, como cabos ou cantoneiras compatíveis.
Os terminais de alumínio rosqueáveis e saiados integram as conexões dos cabos. Já os tubos termorretráteis proporcionam acabamento e proteção complementar às terminações.
O fornecimento também contempla cabeçotes para manobra de grampos e chaves.
Por fim, as três sacolas auxiliam no acondicionamento dos componentes e na organização do conjunto durante o transporte.

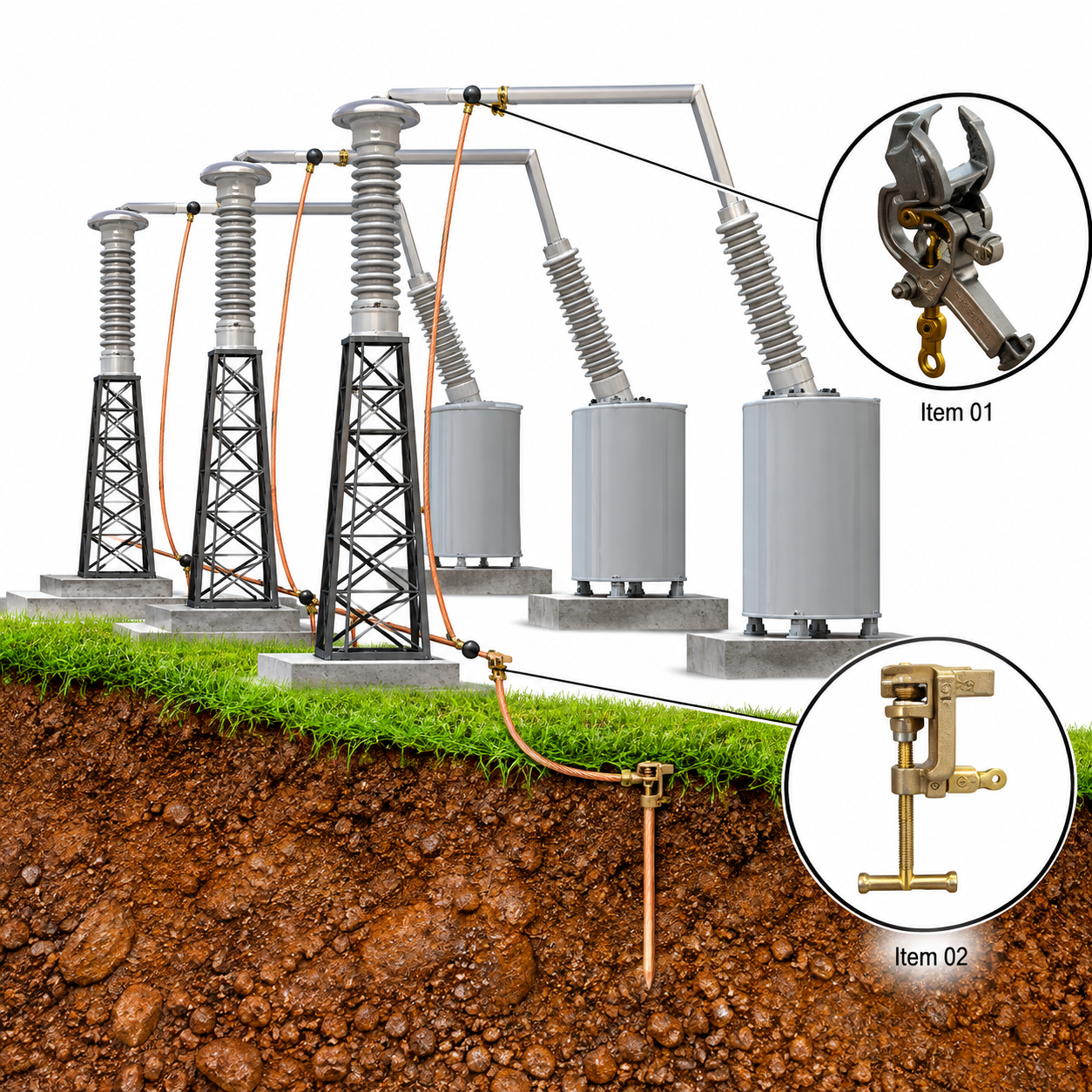

Aterramento temporário para linhas de transmissão de alta tensão
O conjunto integra a categoria de equipamentos utilizados em medidas de proteção coletiva durante serviços em instalações elétricas desenergizadas.
Entretanto, a seleção correta exige uma avaliação técnica das características da rede.
Por isso, os profissionais responsáveis devem verificar a tensão de aplicação, a corrente de curto-circuito presumida e o tempo de atuação das proteções elétricas.
Além disso, a equipe deve considerar a compatibilidade dos grampos, dos cabos e dos pontos de conexão.
A utilização também precisa seguir os procedimentos de segurança aplicáveis, incluindo os requisitos pertinentes da NR-10.
Dessa maneira, os responsáveis podem avaliar a adequação do conjunto à instalação e às condições do serviço.
Outros conjuntos de aterramento da Energy Equipamentos
A Energy Equipamentos oferece equipamentos para construção e manutenção de redes elétricas de baixa, média e alta tensão.
Além deste modelo, conheça nossa linha de conjuntos de aterramento temporário, que reúne diferentes configurações destinadas a redes de distribuição, subestações e outras aplicações.
Assim, sua empresa pode comparar as opções disponíveis e consultar suas características técnicas.
Conheça também outras soluções para manutenção de redes elétricas no site Energy Equipamentos Linha Viva.
Energy Equipamentos — Fabricante e fornecedor
A Energy Equipamentos atua na fabricação e comercialização de equipamentos para construção e manutenção de redes elétricas.
Nossa empresa atende concessionárias de energia, empreiteiras, indústrias, construtoras e prestadores de serviços especializados.
Além disso, nossa linha contempla equipamentos destinados a redes de distribuição, subestações e linhas de transmissão.
Nossa equipe comercial está disponível para fornecer informações sobre as características dos produtos e as condições de fornecimento.
Solicite seu orçamento de aterramento para subestação
Procura um conjunto de aterramento temporário para subestação ou linha de transmissão?
A Energy Equipamentos oferece soluções para empresas que necessitam de equipamentos destinados a serviços em instalações elétricas de alta tensão.
Entre em contato com nossa equipe comercial e consulte as especificações técnicas, a disponibilidade, os prazos e as condições comerciais.
Solicite sua cotação à Energy Equipamentos e conheça nossas soluções para manutenção de subestações e linhas de transmissão.
