O aterramento linha de transmissão da Energy Equipamentos é um conjunto destinado à manutenção de linhas elétricas de alta tensão em estruturas metálicas. O equipamento reúne grampos de aterramento multiangulares, cabos de cobre extraflexíveis de 95 mm² e acessórios para conexões de aterramento temporário.
O Conjunto de Aterramento Temporário para Linhas de Transmissão Em Estrutura Metálica AT possui três lances de cabo de 8 metros, totalizando 24 metros, além de grampos com parafusos tipo olhal e tipo “T”.
Além disso, o conjunto atende atividades de concessionárias de energia, empresas de transmissão e empreiteiras especializadas em linhas de transmissão de alta tensão.
Dessa forma, oferece uma configuração específica para aplicações em estruturas metálicas, conforme a compatibilidade técnica dos componentes.
Composição do aterramento linha de transmissão
O conjunto apresenta a seguinte composição técnica:

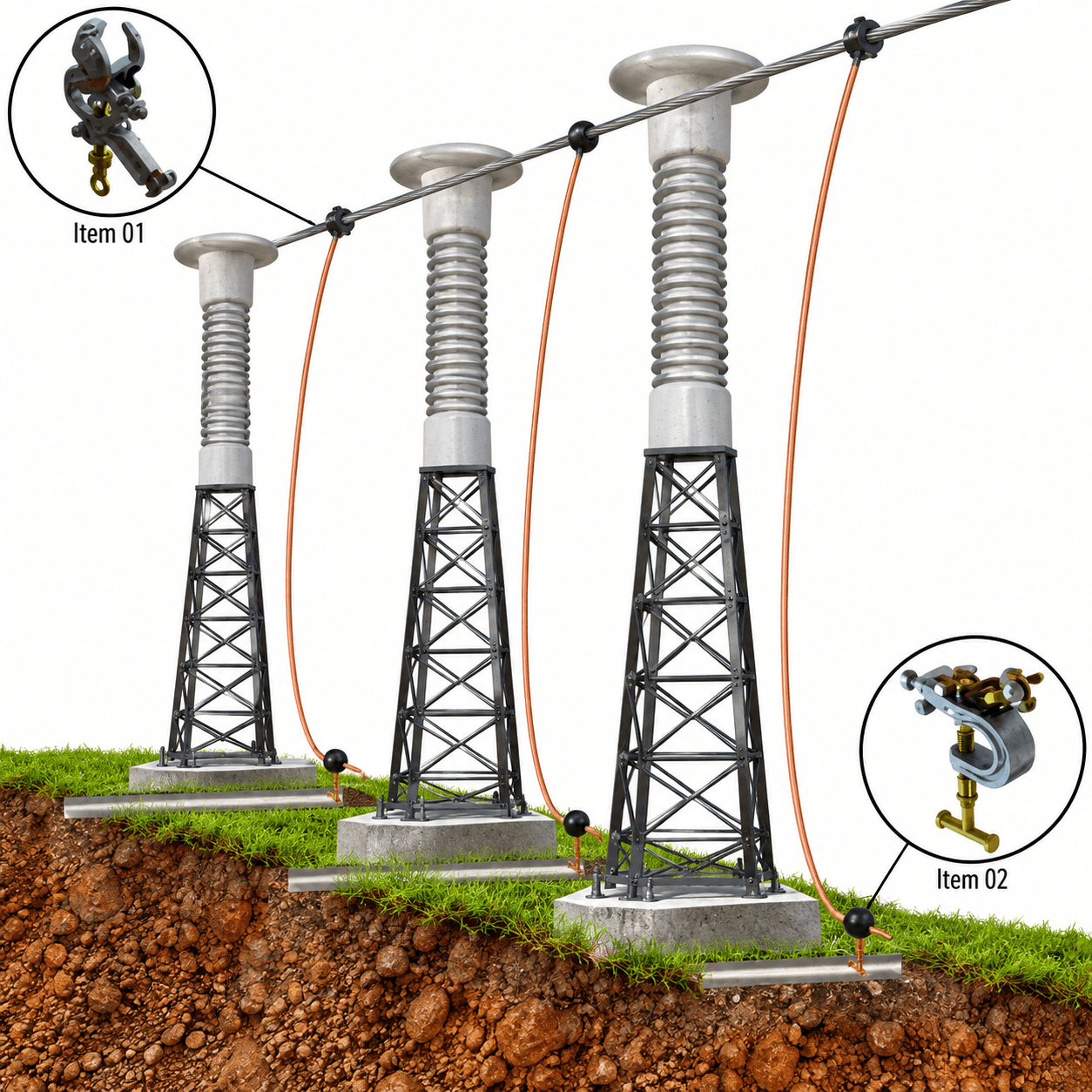

- 03 grampos de aterramento multiangulares por torção: Com parafuso olhal.
- 03 grampos de aterramento com parafuso tipo “T”: Destinados à conexão ao ponto de terra.
- 24 metros de cabo de cobre extraflexível: Seção nominal de 95 mm², com isolamento em PVC transparente, distribuídos em 3 lances de 8 metros.
- 03 terminais de alumínio rosqueáveis e saiados: Para cabos de 95 mm².
- 03 terminais de alumínio lisos e saiados: Para cabos de 95 mm².
- 06 tubos termorretráteis: Destinados ao acabamento e à proteção complementar das terminações.
- 03 sacolas: Para acondicionamento e transporte do conjunto de aterramento.
Portanto, o fornecimento descrito reúne seis grampos de aterramento, seis terminais, três lances de cabo e acessórios de acondicionamento.
Além disso, a configuração dos cabos permite identificar claramente os comprimentos fornecidos e a seção nominal dos condutores.
Aplicações em torres e estruturas metálicas de alta tensão
O conjunto de aterramento temporário para linhas de transmissão atende atividades relacionadas à manutenção de instalações elétricas desenergizadas.
Entre suas principais aplicações, destacam-se:
- Manutenção de linhas de transmissão de alta tensão;
- Serviços em estruturas metálicas de linhas de transmissão;
- Atividades de concessionárias e transmissoras de energia elétrica;
- Obras de construção e manutenção de linhas de transmissão;
- Serviços realizados por empreiteiras especializadas;
- Operações que exigem conjuntos de aterramento compatíveis com estruturas metálicas.
Assim, o equipamento atende empresas que procuram soluções técnicas para manutenção de infraestrutura de transmissão de energia.
Entretanto, a adequação do conjunto depende das características da instalação e das condições previstas para sua utilização.
Características técnicas dos cabos e grampos
O equipamento utiliza cabo de cobre extraflexível de 95 mm², com revestimento em PVC transparente.
Além disso, o conjunto apresenta três lances de 8 metros, totalizando 24 metros de cabos.
Os grampos multiangulares por torção possuem parafuso olhal e integram as conexões previstas na configuração do equipamento.
Por sua vez, os grampos com parafuso tipo “T” são destinados à conexão aos pontos de terra compatíveis.
Os terminais de alumínio apresentam duas configurações: rosqueável e saiada, além de lisa e saiada.
Já os tubos termorretráteis complementam o acabamento das terminações dos cabos.
Por fim, o fornecimento inclui três sacolas para acondicionamento e transporte dos componentes.
Segurança no aterramento linha de transmissão
O aterramento linha de transmissão integra as medidas de proteção coletiva consideradas durante serviços em instalações elétricas desenergizadas.
Entretanto, a seleção de um conjunto de aterramento para alta tensão exige avaliação técnica especializada.
Por isso, os profissionais responsáveis devem verificar as características da instalação, a corrente de curto-circuito presumida e o tempo de atuação das proteções elétricas.
Além disso, a equipe deve avaliar a compatibilidade dos grampos, cabos, terminais e pontos de conexão.
A utilização deve respeitar os procedimentos técnicos e os requisitos de segurança aplicáveis, incluindo a NR-10.
Dessa maneira, a equipe responsável poderá avaliar se a configuração atende às condições específicas da instalação.
Conheça outros conjuntos de aterramento temporário
A Energy Equipamentos oferece soluções para construção e manutenção de redes elétricas, subestações e linhas de transmissão.
Além deste modelo, conheça nossa linha de conjuntos de aterramento temporário.
Na categoria, sua empresa pode consultar diferentes configurações para aplicações em baixa, média e alta tensão.
Assim, é possível comparar as características técnicas dos equipamentos disponíveis.
Conheça também outras soluções para manutenção elétrica no site Energy Equipamentos Linha Viva.
Energy Equipamentos — Fabricante e fornecedor
A Energy Equipamentos atua na fabricação e comercialização de equipamentos para construção e manutenção de redes elétricas.
Nossa empresa atende concessionárias, transmissoras de energia, empreiteiras, indústrias e prestadores de serviços especializados.
Além disso, disponibilizamos soluções destinadas a linhas de transmissão, subestações e redes de distribuição.
Nossa equipe comercial fornece informações sobre configurações técnicas, disponibilidade e condições de fornecimento.
Solicite orçamento para linhas de transmissão
Procura um conjunto de aterramento temporário para linhas de transmissão em estrutura metálica?
Entre em contato com a Energy Equipamentos e consulte as especificações técnicas, a disponibilidade e os prazos de fornecimento.
Solicite sua cotação à Energy Equipamentos e conheça nossas soluções para construção e manutenção de linhas de transmissão de alta tensão.
