O Conjunto de Aterramento Temporário Trifásico 36 kV auxilia na proteção das equipes durante a manutenção de redes elétricas de média tensão. Além disso, o equipamento atende às necessidades de concessionárias de energia, empreiteiras e empresas especializadas.
O conjunto reúne grampos de aterramento por torção, cabos de cobre extraflexíveis e acessórios de conexão. Dessa forma, integra as medidas de proteção coletiva durante intervenções em redes elétricas desenergizadas.

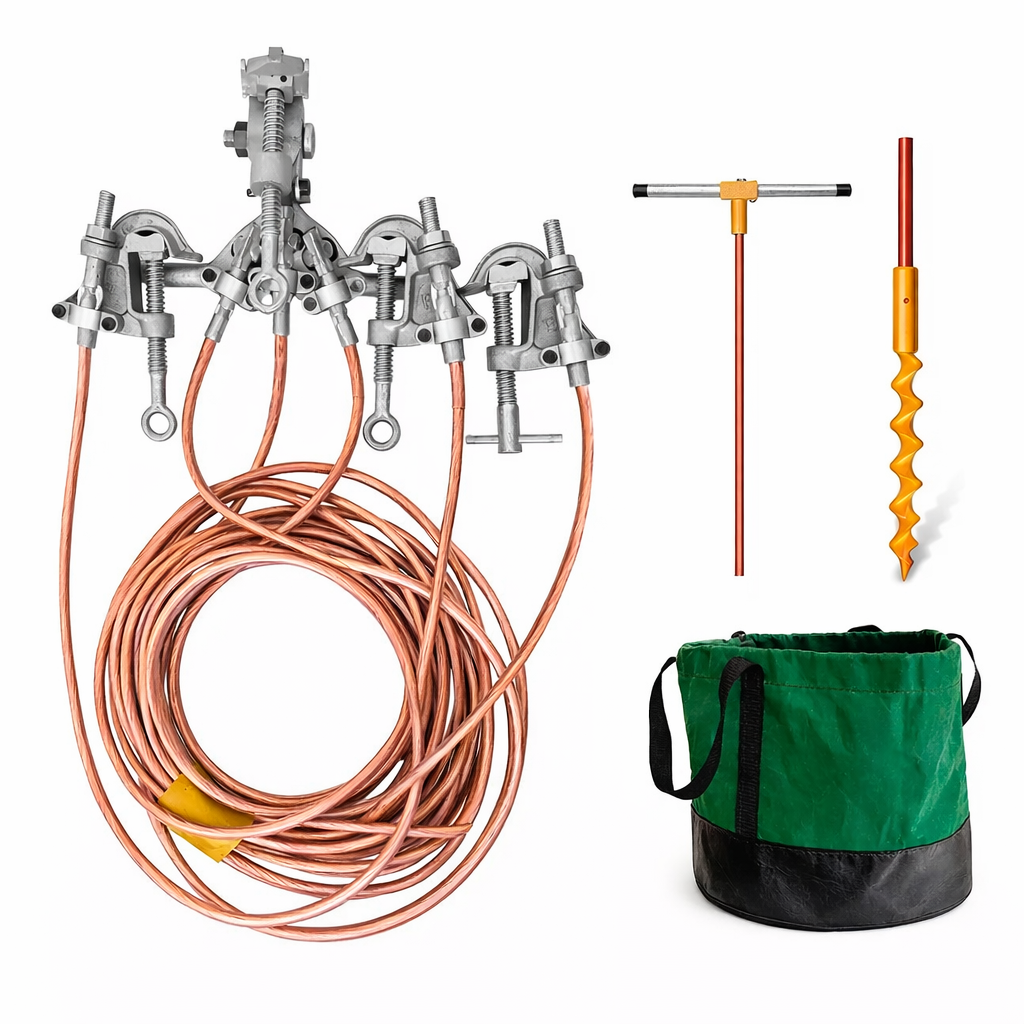

Composição do conjunto de aterramento trifásico 36 kV
O equipamento apresenta os seguintes componentes:
- 03 unidades: Grampos de aterramento por torção, com parafuso olhal.

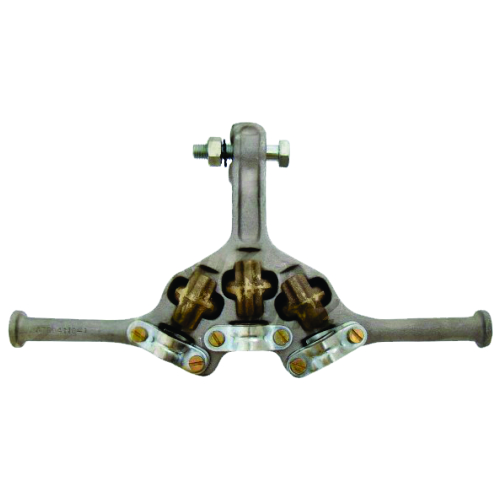

- 01 unidade: Trapézio para elevação simultânea dos grampos das fases.
- 01 unidade: Grampo de aterramento com parafuso tipo “T” para conexão ao ponto de terra.
- 16 metros: Cabo de cobre extraflexível de 25 mm², com isolamento em PVC transparente, distribuído em 2 lances de 2 metros e 1 lance de 12 metros.
- 06 unidades: Terminais de alumínio lisos e saiados para cabos de 25 mm².
- 06 unidades: Tubos termorretráteis para acabamento e proteção complementar das conexões.
- 01 unidade: Cabeçote de manobra para grampo de aterramento.
- 01 unidade: Cabeçote para manobra de chaves.
- 01 unidade: Trado de aterramento com diâmetro de 17 mm, comprimento de 1 metro e ponta rosqueável de bronze.
- 01 unidade: Sacola para acondicionamento e transporte do conjunto.
Além disso, a sacola facilita a organização dos componentes. Dessa maneira, a equipe pode transportar o conjunto e seus acessórios de forma organizada.

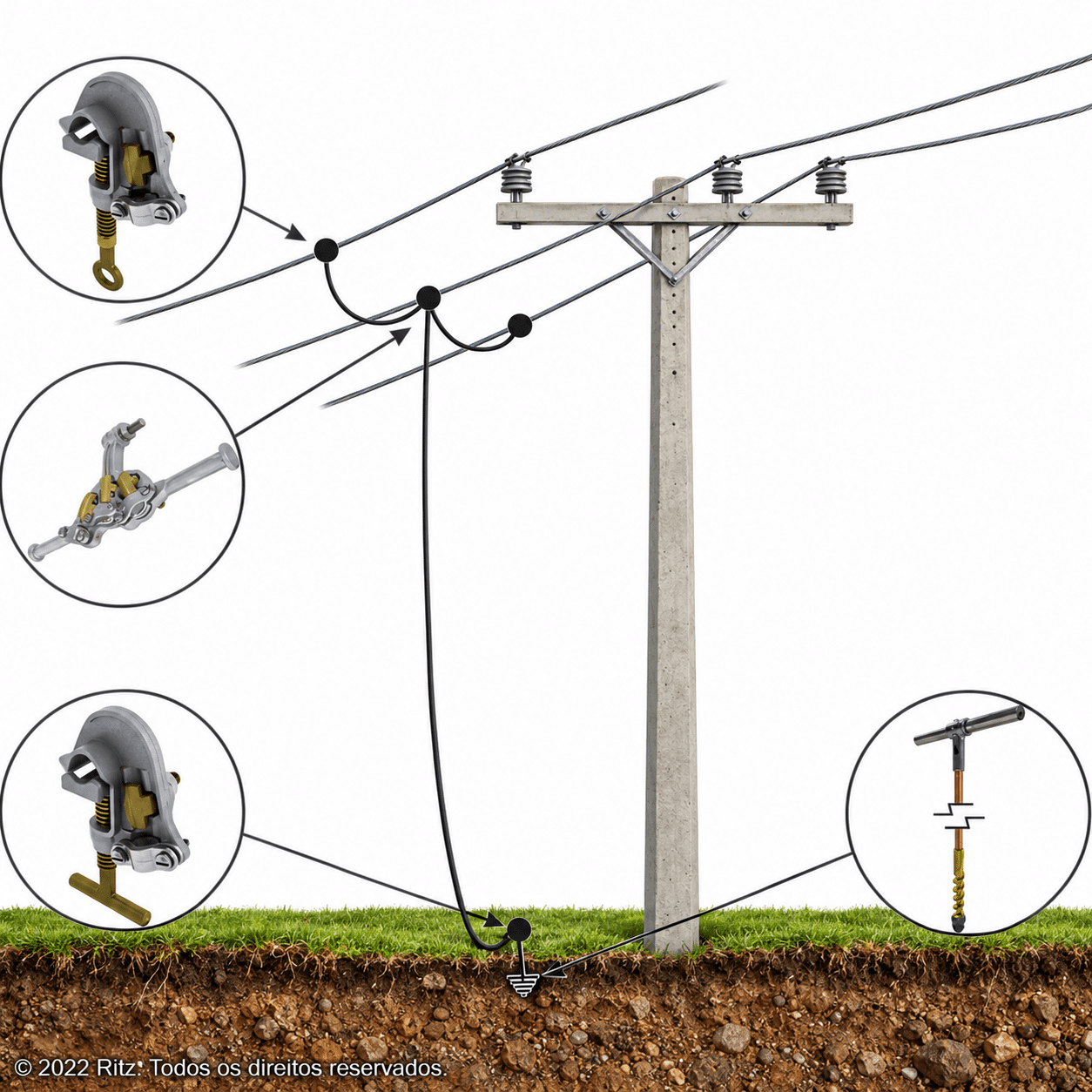

Aplicações em redes elétricas de média tensão
O conjunto atende diferentes atividades de manutenção em redes de distribuição. Entre as principais aplicações, destacam-se:
- Aterramento temporário de redes trifásicas de média tensão;
- Manutenção de redes aéreas de distribuição;
- Serviços de manutenção preventiva e corretiva;
- Intervenções em instalações elétricas desenergizadas;
- Atividades de concessionárias de energia;
- Serviços de empreiteiras especializadas.
Portanto, o equipamento atende às necessidades de empresas que trabalham na construção e manutenção de redes elétricas.
Características técnicas e benefícios
O conjunto utiliza cabos de cobre extraflexíveis de 25 mm². Além disso, o isolamento em PVC transparente permite visualizar os condutores.
Os grampos por torção possuem parafusos olhal. Dessa forma, permitem conexões aos pontos compatíveis, conforme os procedimentos técnicos aplicáveis.
Já o trapézio auxilia na elevação simultânea dos grampos das fases. Assim, integra a configuração prevista para o conjunto.
Por sua vez, os cabeçotes atendem às operações de manobra correspondentes. Além disso, o equipamento possui um trado com ponta rosqueável de bronze.
Por fim, a sacola facilita o acondicionamento.
