O subconjunto de aterramento trifásico é um equipamento destinado a aplicações de aterramento e curto-circuitamento temporário em redes elétricas trifásicas de distribuição. Além disso, reúne grampos de aterramento por torção, cabos de cobre extraflexível e acessórios de conexão para utilização em configurações tecnicamente compatíveis.
O Subconjunto de Aterramento Temporário Trifásico apresenta uma composição com três grampos em liga de alumínio, dois suportes de descanso e cinco metros de cabo de cobre de 35 mm², divididos em dois lances.
Dessa forma, o equipamento pode integrar sistemas de aterramento temporário destinados a serviços de manutenção elétrica, conforme as características da instalação e as medidas de segurança estabelecidas.
Por isso, o produto atende demandas de concessionárias de energia, empreiteiras, indústrias e empresas especializadas na construção e manutenção de redes elétricas.
Composição do subconjunto de aterramento trifásico
A configuração técnica de referência possui os seguintes componentes:

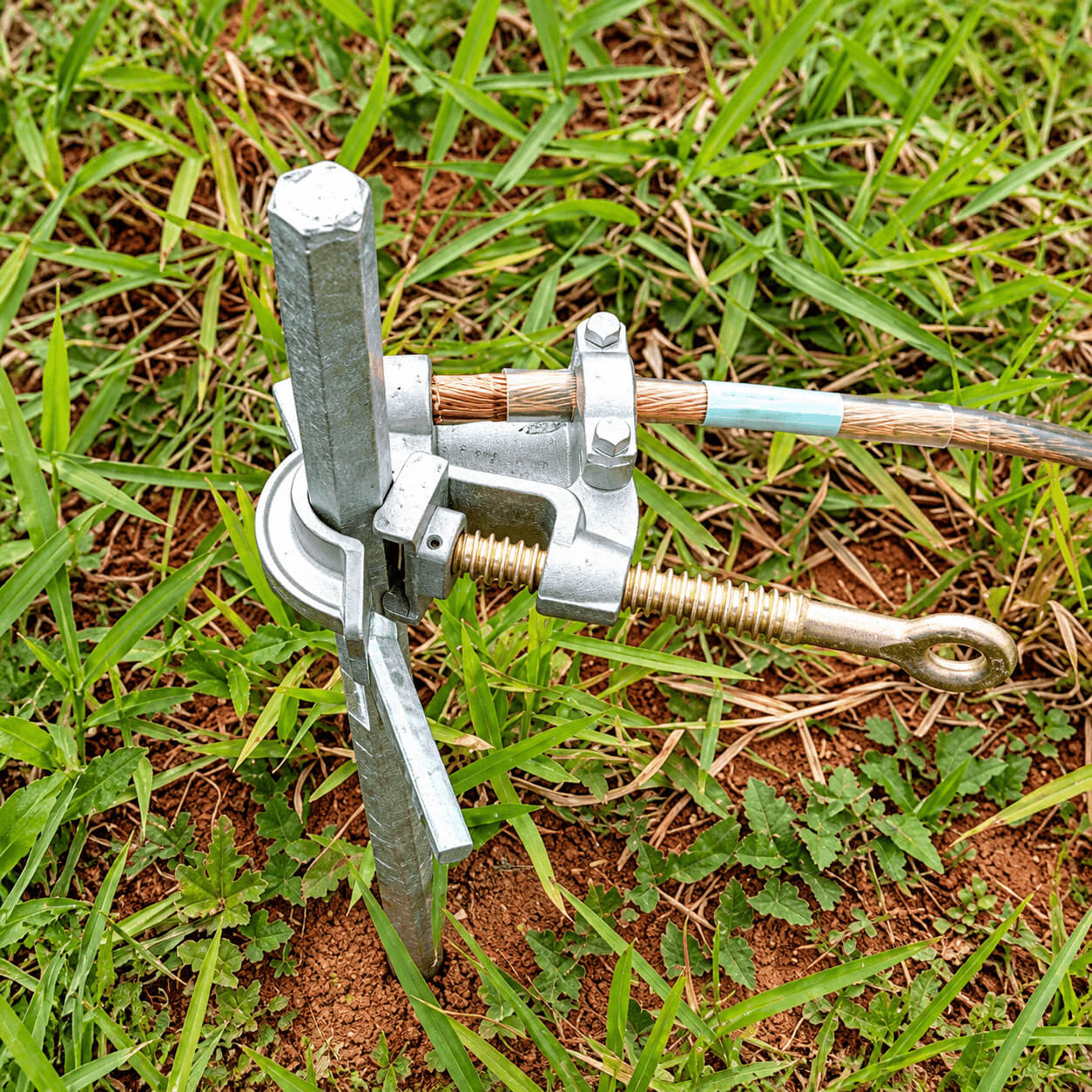

- 03 grampos de aterramento por torção: Fabricados em liga de alumínio e destinados à conexão com terminais rosqueados.
- 04 terminais de cobre rosqueados sem saia: Compatíveis com cabos de seção nominal de 35 mm².
- 02 suportes de alumínio para descanso de grampo: Acessórios destinados ao apoio dos grampos conforme a configuração do equipamento.
- 02 lances de cabo de cobre extraflexível de 2,50 metros: Cada lance possui seção nominal de 35 mm² e isolamento em PVC transparente.
- Comprimento total dos cabos: 5 metros.
- Faixa de conexão anunciada para cabos circulares: Diâmetros de 3 mm a 23 mm, conforme a configuração técnica de referência.

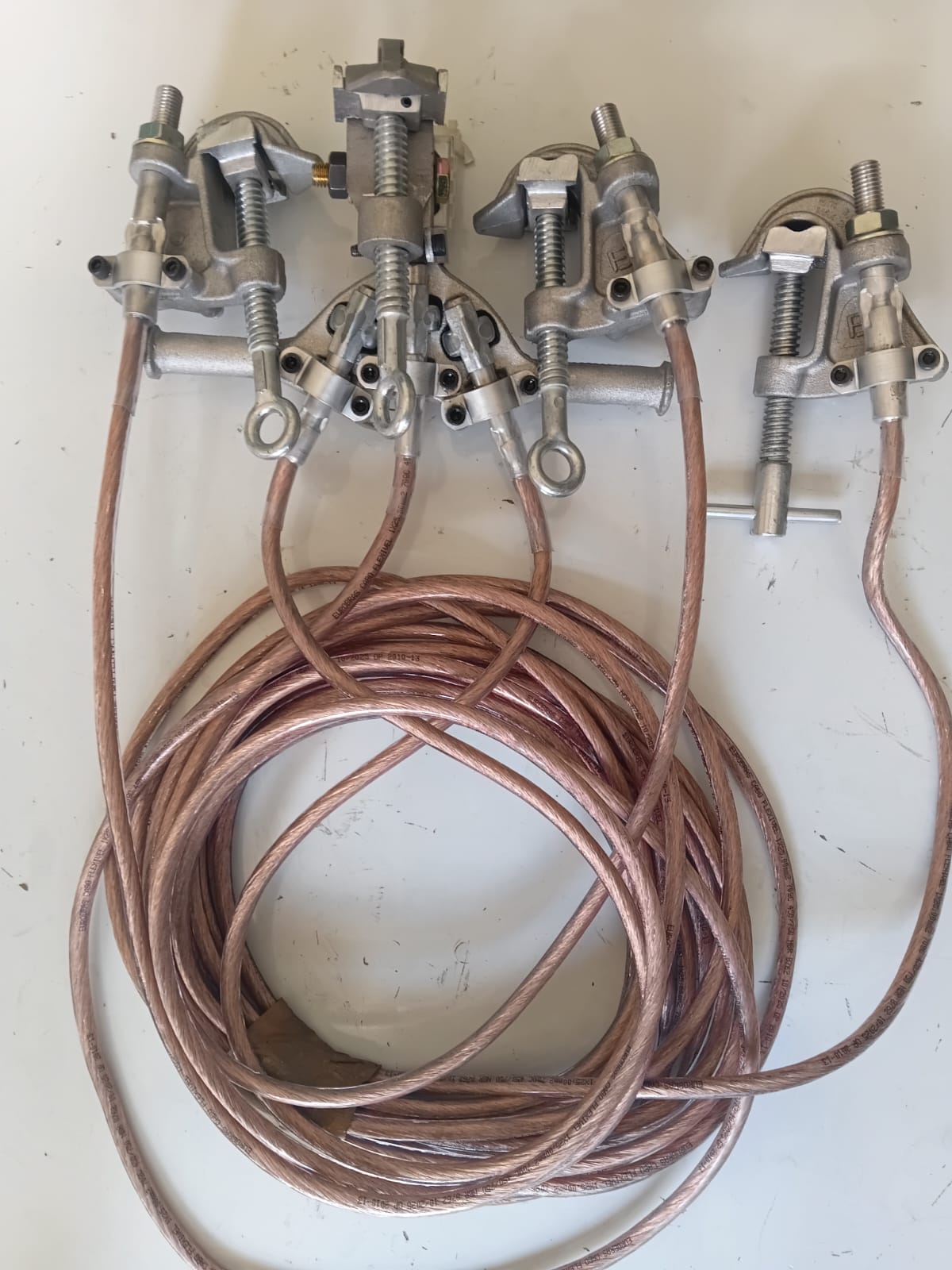

Portanto, o subconjunto reúne três grampos por torção, quatro terminais de cobre, dois suportes de descanso e dois lances de cabo.
Além disso, a divisão do cabo em dois segmentos de 2,50 metros é uma característica específica dessa configuração.
Entretanto, as quantidades, dimensões e características devem corresponder à ficha técnica do modelo efetivamente fornecido pela Energy Equipamentos.
Aplicações do aterramento temporário trifásico
O equipamento é destinado a aplicações profissionais em redes elétricas trifásicas, conforme avaliação de compatibilidade.
Entre os principais contextos de utilização, destacam-se:

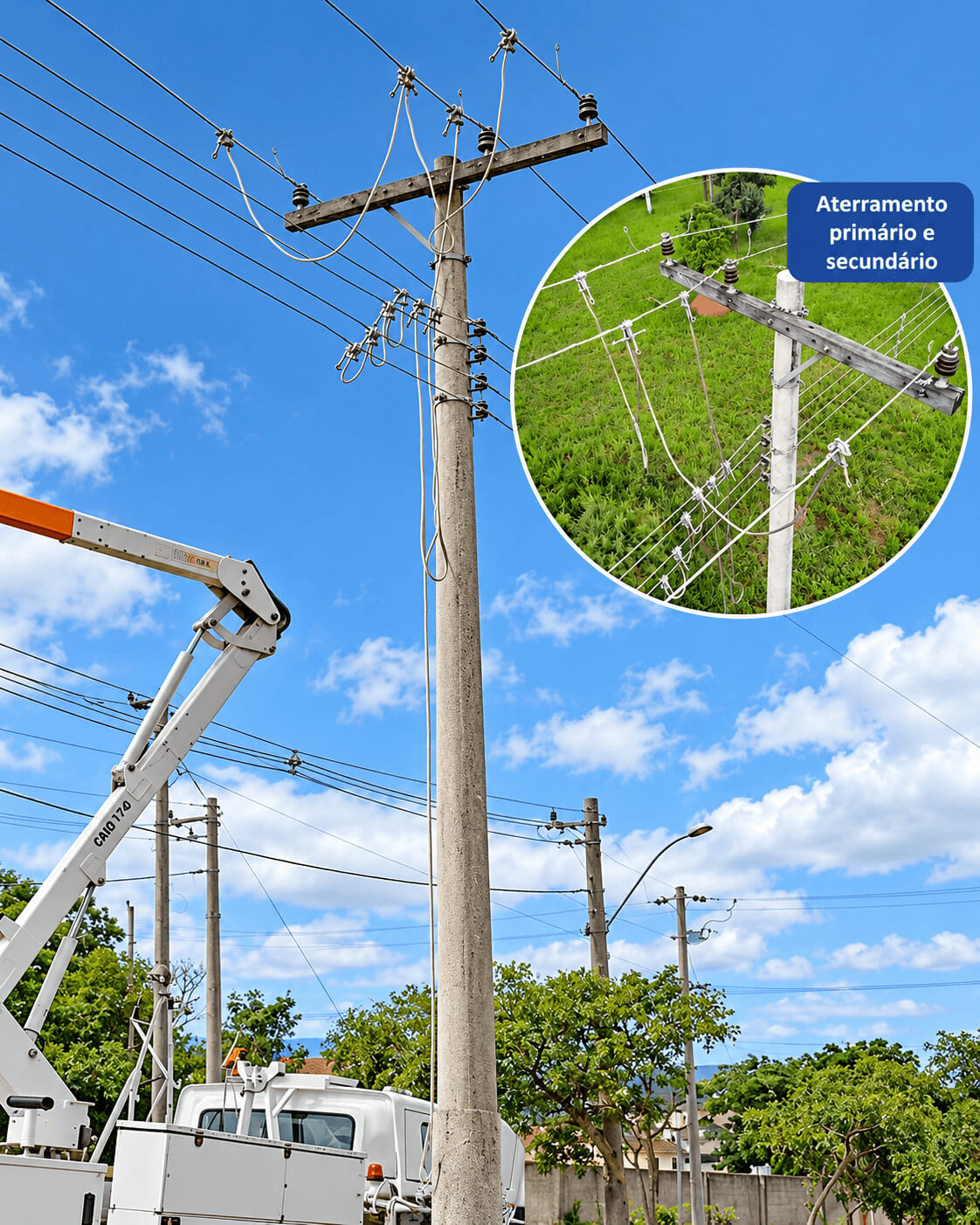

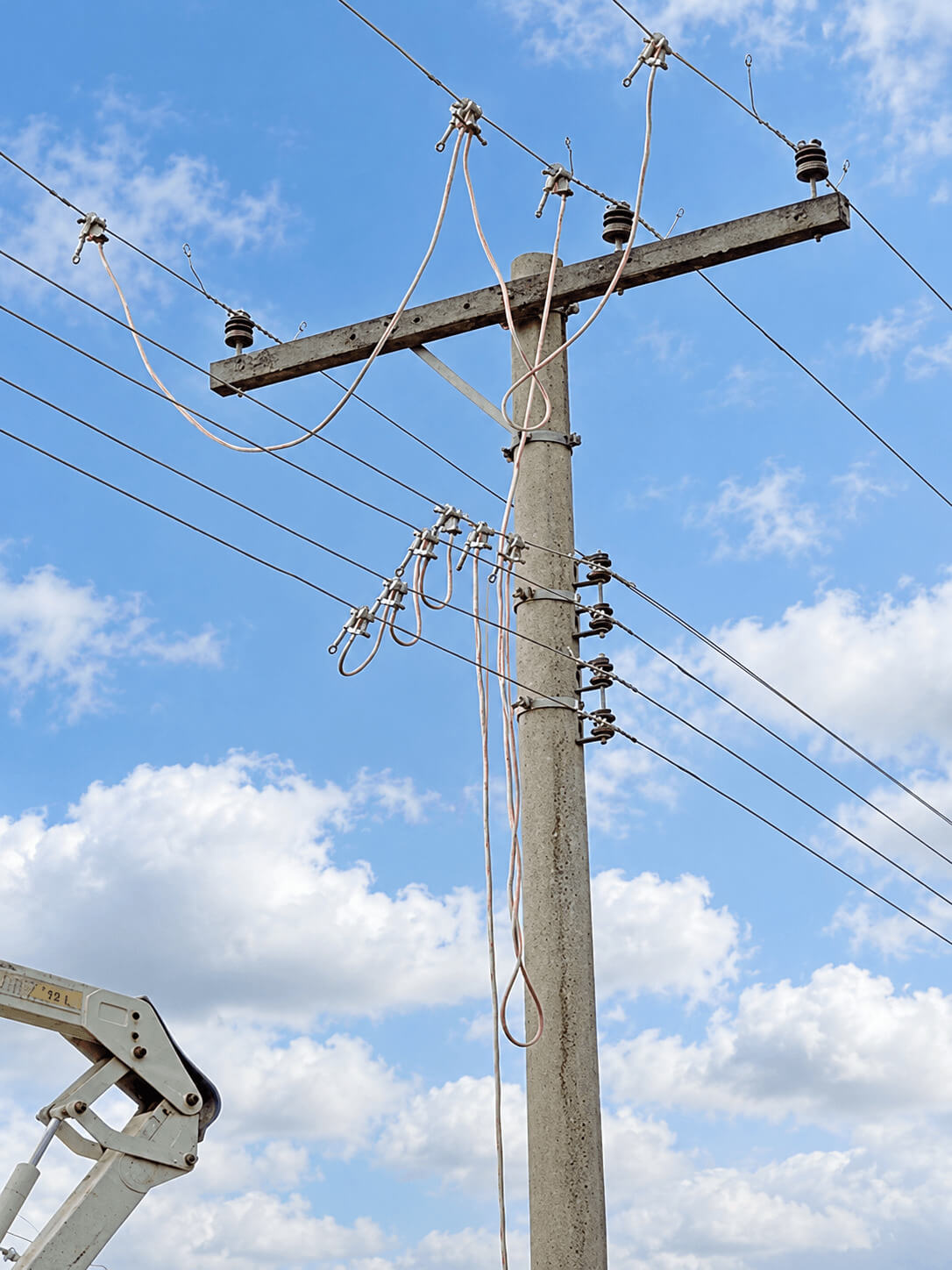

- Redes aéreas de distribuição trifásica;
- Serviços de manutenção preventiva em redes elétricas;
- Atividades de manutenção corretiva;
- Serviços especializados de concessionárias de energia;
- Operações realizadas por empreiteiras de redes elétricas;
- Aplicações que exigem medidas de equipotencialização temporária;
- Configurações de aterramento e curto-circuitamento temporário previstas em procedimentos técnicos.
Além disso, empresas industriais podem necessitar de equipamentos com características semelhantes para determinadas instalações.
Entretanto, a utilização depende da análise técnica da rede, das condições de trabalho e dos procedimentos de segurança aplicáveis.
Características técnicas dos cabos e grampos
O subconjunto de aterramento trifásico utiliza cabo de cobre extraflexível de 35 mm². Além disso, o isolamento em PVC transparente permite visualizar o condutor.
A configuração apresenta dois lances de 2,50 metros, totalizando cinco metros de cabo.
Os três grampos por torção são fabricados em liga de alumínio. Por sua vez, os quatro terminais rosqueados sem saia são fabricados em cobre.
O subconjunto também possui dois suportes de alumínio para descanso de grampo.
Dessa maneira, a composição reúne componentes específicos para conexões elétricas e mecânicas previstas no modelo.
Diferenciais da configuração trifásica

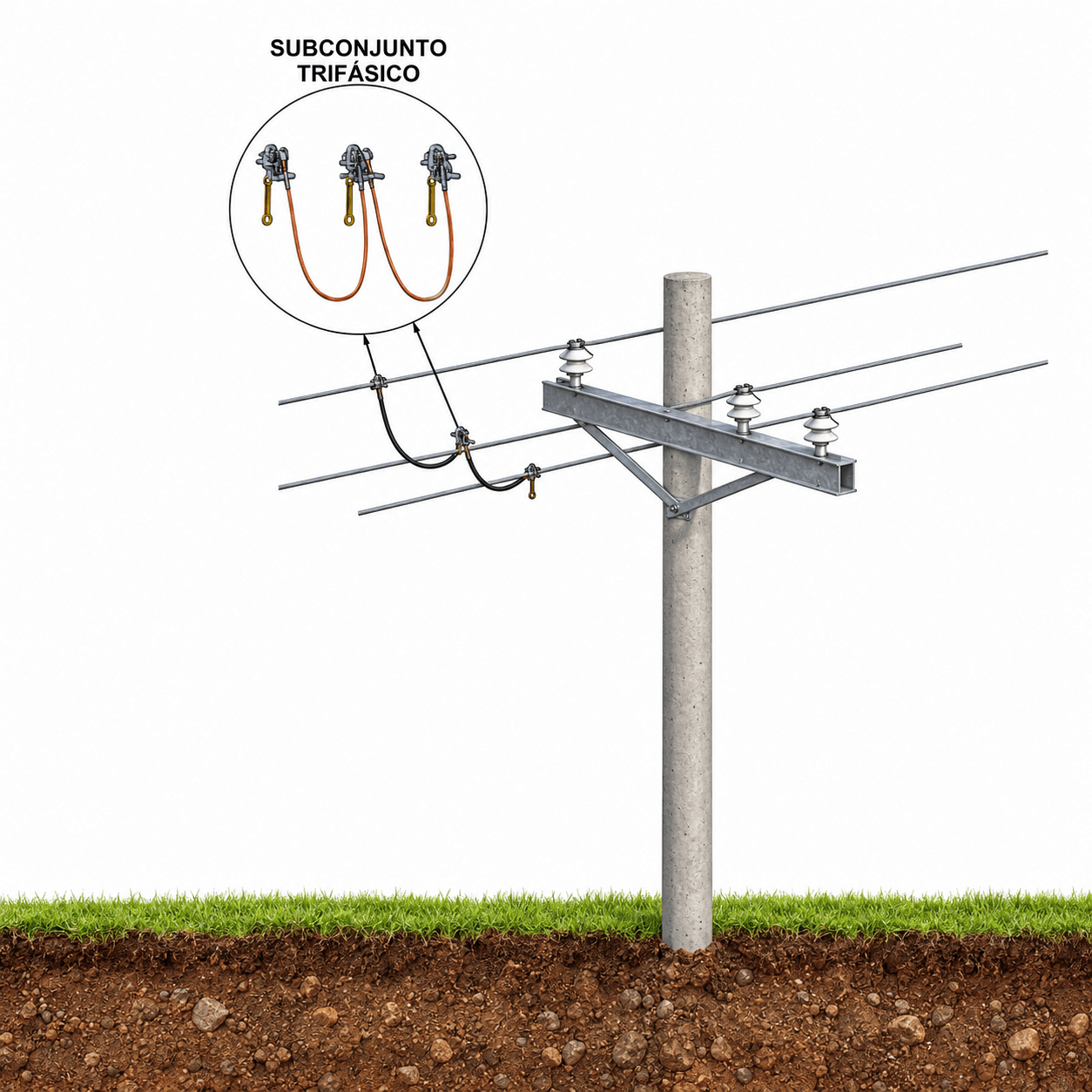

O subconjunto apresenta uma composição específica para aplicações trifásicas, com três grampos de conexão e cabos de cobre divididos em dois lances.
Além disso, os suportes de descanso fazem parte dos acessórios fornecidos na configuração de referência.
O cabo extraflexível apresenta maior flexibilidade que um condutor rígido de mesma seção nominal.
Por sua vez, os terminais rosqueados integram as conexões previstas para o equipamento.
Assim, a empresa compradora pode avaliar uma configuração técnica definida, considerando as necessidades de sua instalação.
Segurança e compatibilidade elétrica
O aterramento temporário integra medidas de proteção previstas para determinadas atividades em instalações elétricas.
Entretanto, sua utilização não substitui a análise de riscos, os procedimentos de segurança ou as demais medidas de proteção necessárias.
Por isso, a equipe responsável deve avaliar as características elétricas da rede, os pontos de conexão e o dimensionamento dos componentes.
Além disso, a seleção do equipamento precisa considerar a corrente de curto-circuito presumida e os requisitos técnicos aplicáveis.
A utilização deve observar os procedimentos de trabalho e as exigências pertinentes da NR-10.
Portanto, a capacidade elétrica e a compatibilidade do subconjunto devem ser verificadas na documentação técnica correspondente ao produto fornecido.
Outros equipamentos de aterramento temporário
A Energy Equipamentos oferece soluções para construção e manutenção de redes elétricas de baixa, média e alta tensão.
Além deste subconjunto, conheça nossa linha de conjuntos de aterramento temporário, com diferentes configurações para aplicações no setor elétrico.
Dessa forma, sua empresa pode consultar outros modelos, comparar características e identificar alternativas de fornecimento.
Conheça também outras soluções comerciais no site Energy Equipamentos Linha Viva.
Energy Equipamentos — Fabricante e fornecedor
A Energy Equipamentos atua na fabricação e comercialização de equipamentos para construção e manutenção de redes elétricas.
Além disso, atende concessionárias de energia, empreiteiras, indústrias e empresas especializadas.
Nossa linha contempla conjuntos de aterramento temporário, acessórios e soluções destinadas a diferentes aplicações do setor elétrico.
Portanto, nossa equipe comercial está disponível para fornecer informações sobre especificações técnicas, configurações e condições de fornecimento.
Solicite seu orçamento de aterramento trifásico
Procura um subconjunto de aterramento temporário trifásico para aplicações profissionais em redes elétricas?
Então, entre em contato com a Energy Equipamentos e consulte a configuração disponível.
Além disso, solicite informações sobre composição, características técnicas, disponibilidade e condições comerciais.
Solicite sua cotação à Energy Equipamentos e conheça nossas soluções para construção e manutenção de redes elétricas.
